プロセスガス遠心圧縮機

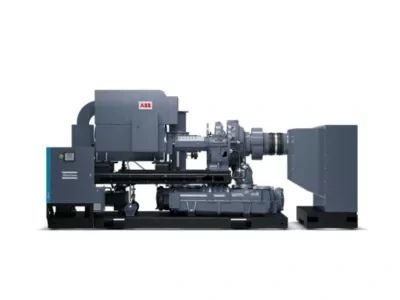

単段遠心圧縮機 ZHL

最大 2 bar(g)/29 psig のエネルギー効率の高い遠心コンプレッサー

一段遠心式空気圧縮機とは何ですか?

プロセスガス遠心コンプレッサーは、遠心力を利用して流れと圧力を生成します。遠心技術は、圧縮空気を生成する非常に効率的な方法です。

メインドライブシャフトを備えたギアボックスはモーターによって駆動されます。ギアボックスとメイン ドライブ シャフトの両方が 1 つ以上のインペラで高速シャフトを駆動します。単段ターボ コンプレッサーにはインペラが 1 つだけあり、最大 2 bar(g) の圧力で空気を供給します。

一段コンプレッサーと二段コンプレッサーの違いは何ですか?

「段階」という言葉は、必要な空気圧に達するために空気が通過する圧縮段階の数を指します。高速回転するインペラにより、コンプレッサー内に動的な圧力が蓄積されます。インペラの数、つまり段の数は、必要な出口圧力によって異なります。

2 bar(g) 以下を必要とする用途では、1 つのインペラまたは 1 段コンプレッサーで圧力需要を満たすのに十分です。 2 段または (3 段) コンプレッサーを使用すると、より高い圧力に到達できます。

利点

当社の単段ターボ オイルフリー エアコンプレッサーのユニークな点は何ですか?

当社の ZHL の設計では、7000 m3/h 以上の流量と最大 2 bar(g)/29 psig の圧力を必要とするアプリケーションに対して、よりエネルギー効率の高いソリューションを提供したいと考えています。革新的な設計により、プロセスの空気需要が変動する場合でも、効率的な空気供給が保証されます。

さらに、当社のユニットはクラス 0 認定を受けています。これにより、オイルフリーで高品質な空気のプロセスが保証されます。

独自の二重シール設計により、高品質な空気の製造プロセスが保証されます。オイルシールとエアシールのおかげで、潤滑油がインペラに侵入することができず、オイルフリーのクラス 0 認定の空気供給が可能になります。

持続可能な生産プロセス

総ライフサイクルコストの最大 80% がエネルギー使用に当てられます。プロセスガス遠心コンプレッサーを可能な限りエネルギー効率よく設計することは、地球に利益をもたらすだけでなく、お客様の投資収益にもつながります。圧縮空気設備のエネルギー効率を可能な限り高めることは、生産プロセスをより持続可能なものにするための優れた方法です。

サステナビリティは当社の設計プロセスの中核です。

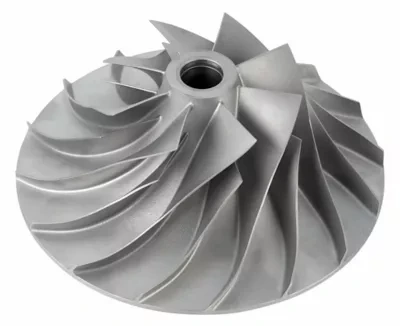

•専用の後傾インペラ設計により、ターボ コンプレッサーは各パワーと圧力のバリエーションを最大限に活用します。さまざまなインペラのタイプにより、幅広い用途に適したギア付きターボ コンプレッサーのサイズを設定することができます。動作点がどれほど異なっていても、豊富なインペラタイプの選択肢により、当社はお客様の特定のニーズに合わせてパフォーマンスを最適化する技術を理解しています。

•当社の ZHL ターボ コンプレッサーは、さまざまな高効率モーターによって駆動されます。低電圧バージョン (最大 560kW) には YD スターターが内蔵されています。空冷式と水冷式の両方のさまざまなモーターを選択できます。

• インレットガイドベーンは、変動する空気需要に対処する際に流量を調整する効率的な方法です。  調整可能な入口ガイドベーンは、入口バルブの使用と比較して最大 9% のエネルギーを節約します。インレットガイドベーンは、サーボモーターベースのアクチュエーターによって制御されます。これは、コンプレッサーの全ターンダウン範囲にわたって、変動する空気需要に応じて流量を制御するコスト効率が高く信頼性の高い方法です。

•当社のアフタークーラーは、コンパクトさと低いアプローチ温度、最小限の圧力降下を組み合わせて、全体のエネルギー効率を最大化します。

カーボンニュートラルな生産プロセスに向けて

エネルギー効率の高いコア設計に加えて、当社の単段ターボ コンプレッサーをエネルギー回収ユニットおよび中央および/またはユニット コントローラーと組み合わせることで、生産プロセスの二酸化炭素排出量をさらに削減できます。

●コンプレッサーが作動すると必然的に熱が発生します。エネルギー回収ユニットを追加すると、圧縮熱を最大 94% 回収できます。エネルギーを回収しなければ、その熱は冷却システムと放射によって大気中に失われます。当社のエネルギー回収ユニットは圧縮熱を使用して水を加熱します。この温水は衛生目的や暖房に使用したり、プロセスの他の場所で再利用したりできます。

•当社の Elektronikon® ユニット コントローラーの標準ターンダウン最適化アルゴリズムは、ユニットのターンダウン範囲を常に最大化します。これにより吹き飛ばしが制限され、あらゆる動作条件下でエネルギー効率が向上します。

•ZHL プロセスガス遠心コンプレッサーは、オプティマイザー 4.0 中央コントローラーと簡単に組み合わせることができます。中央コントローラーにより、動作が複数のコンプレッサーに正しく分割されるため、磨耗が減り、制御オプションが増え、エネルギー消費が削減されます。

技術仕様
