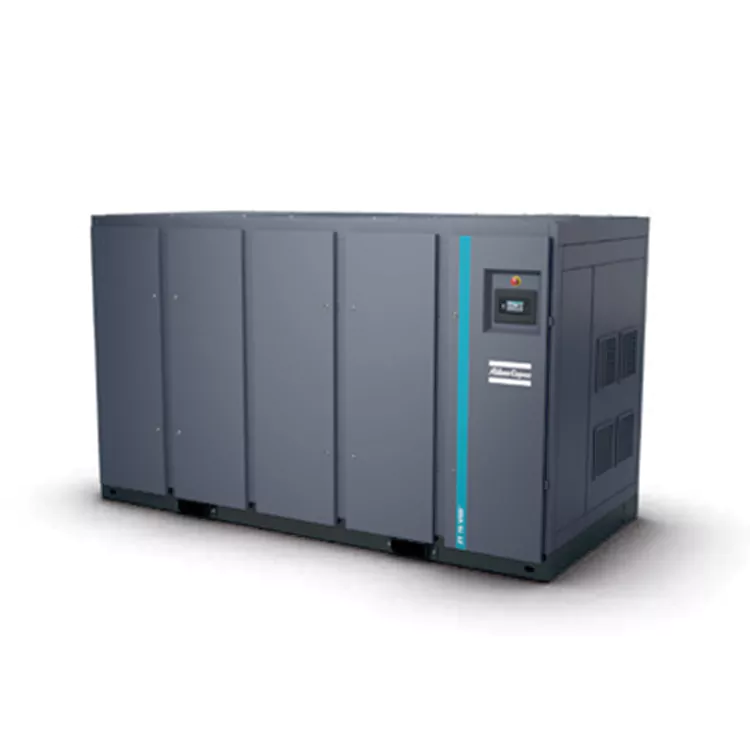

オイルフリースクリューエアコンプレッサー

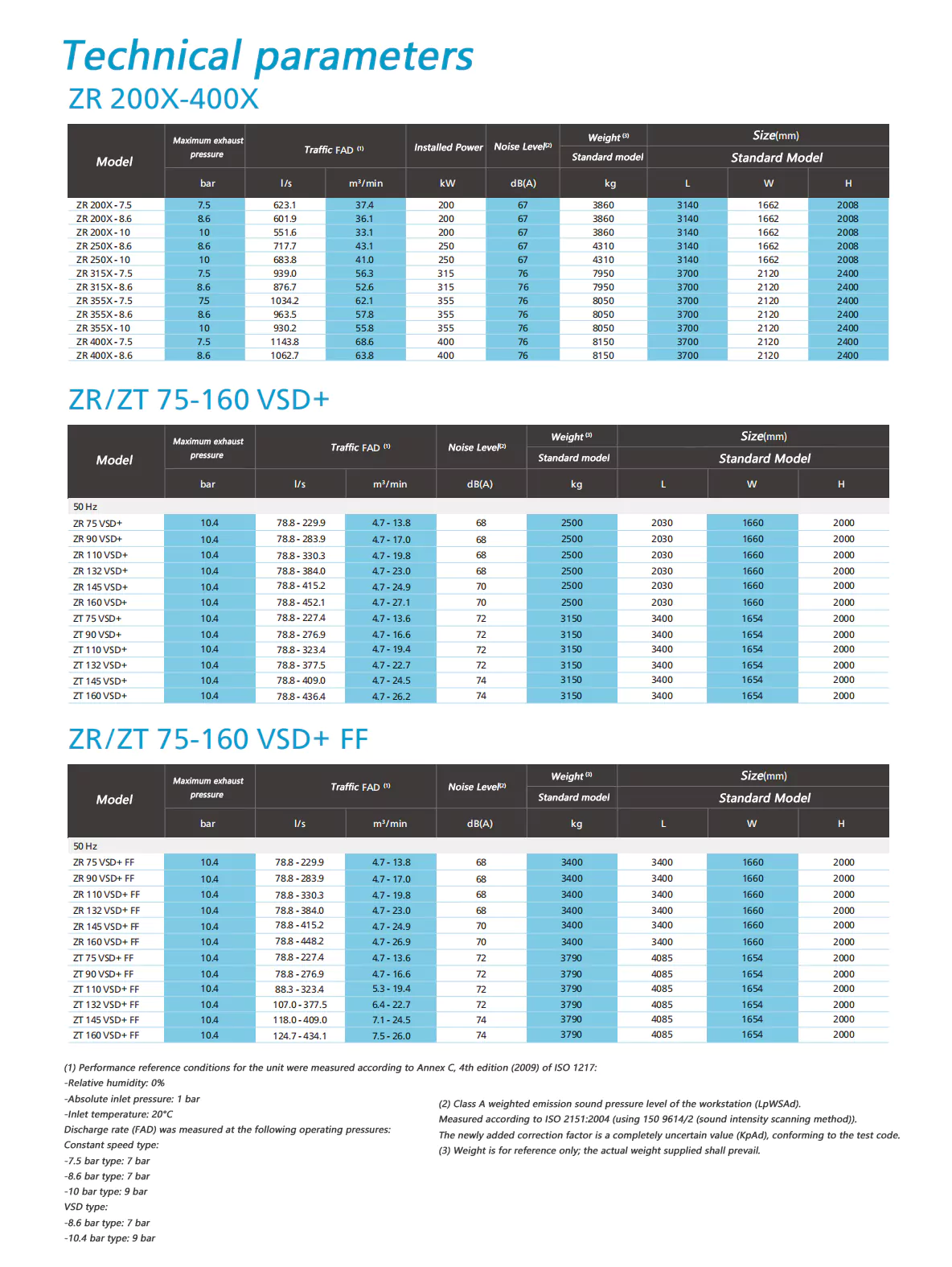

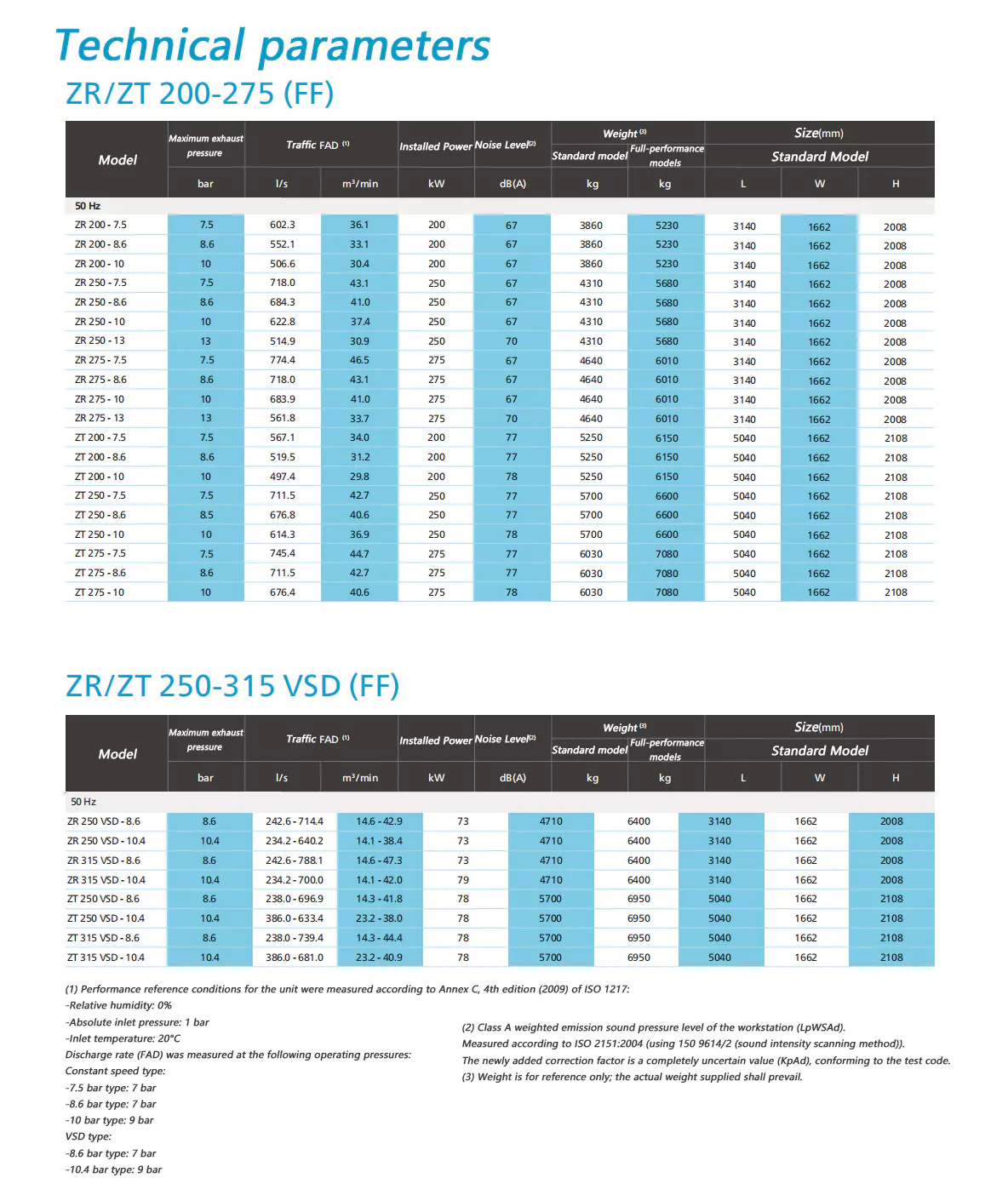

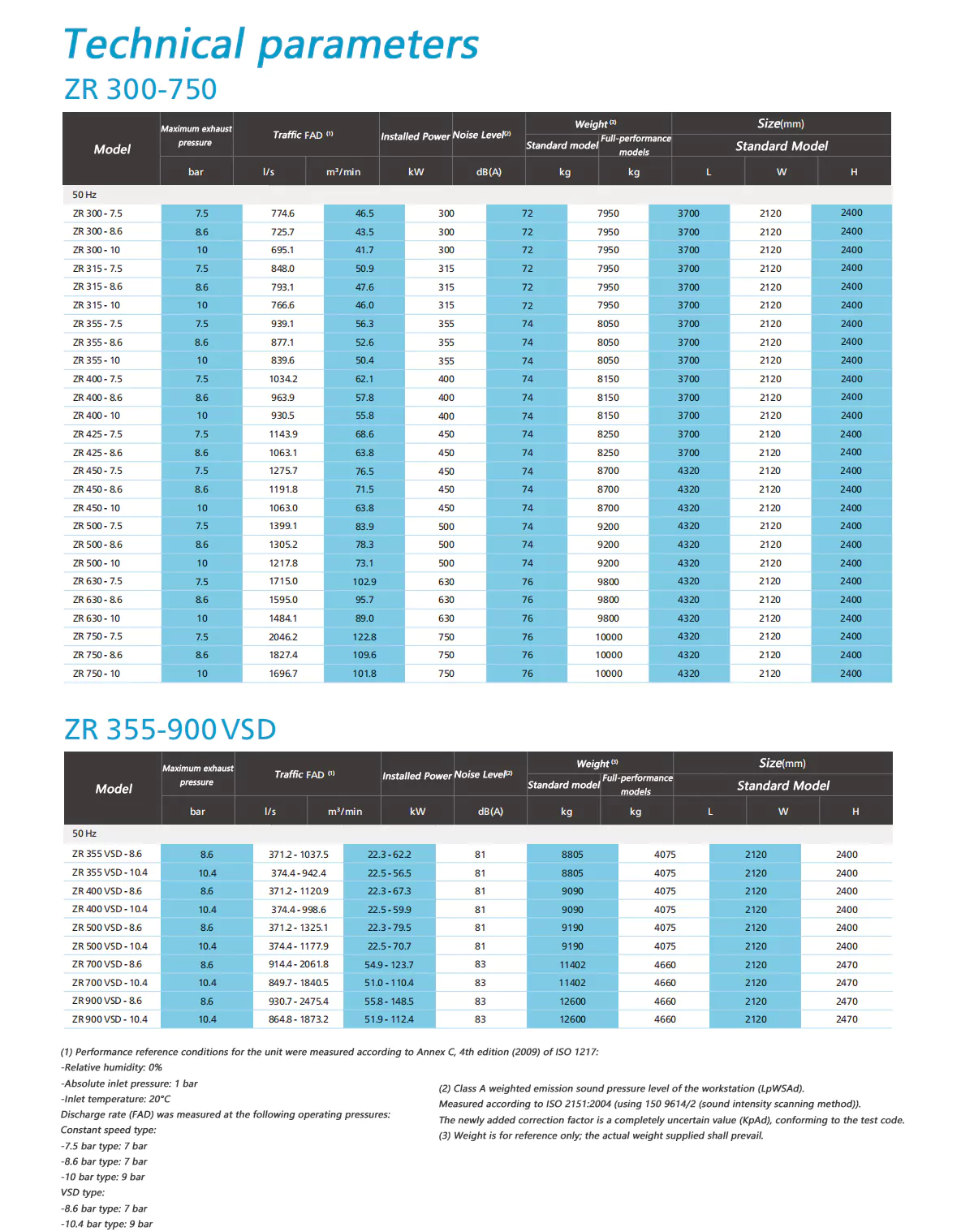

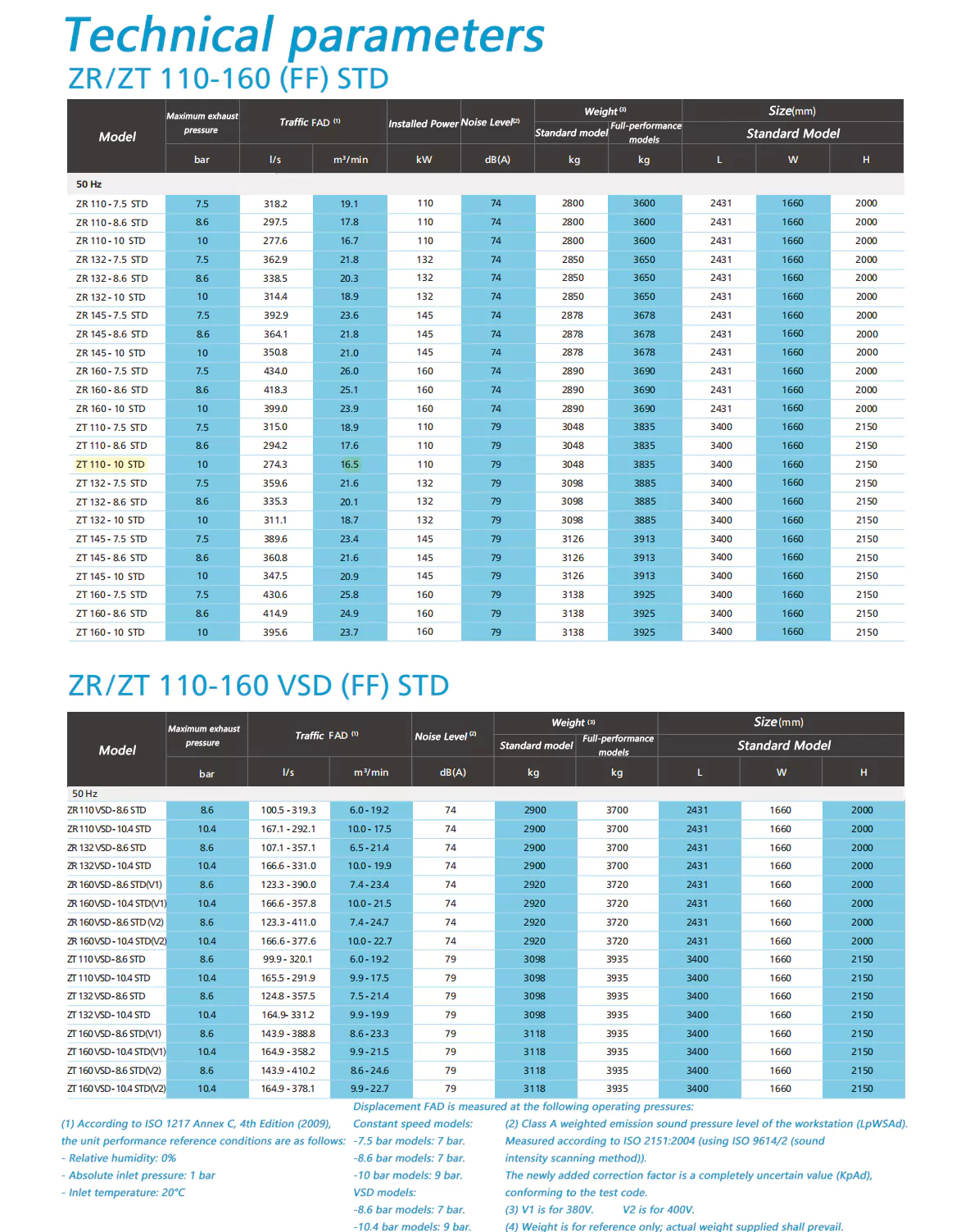

コアパラメータ

排気量:4.2-148.5m3/min

パワー:55-900kw

業界標準

オイルフリーエアは、食品および飲料、医薬品、石油化学、半導体およびエレクトロニクス、医療、自動車塗装、繊維など、最終製品や生産プロセスにとって空気の品質が重要である幅広い業界で使用されています。これらの要求の厳しい用途では、わずかな油汚染でも、コストのかかるダウンタイムや製品の損傷につながる可能性があります。

オイルフリーエア技術のパイオニア

過去 60 年間、アトラスコプコはオイルフリー スクリュー エアコンプレッサ技術の研究開発に専念し、お客様にクリーンな空気を提供するために多数のオイルフリー エアコンプレッサとブロワーを発売してきました。継続的な研究開発を通じて、アトラスコプコは再び新たなマイルストーンを達成し、クラス 0 認証の取得に成功した最初のエアコンプレッサーメーカーとなりました。

リスクの排除

顧客の厳しい要件を満たすために、アトラスコプコは有名な試験機関 TÚV にオイルフリー コンプレッサーとブロワーの試験を依頼しました。 TÚV は厳格な試験方法を採用し、幅広い温度と圧力範囲にわたって考えられるすべての形態のオイルを検査した結果、出力空気流中にオイルの痕跡は見つかりませんでした。

成熟したZオイルフリースクリュー技術、ZR水冷モデル

①プレミアムオイルフリーコンプレッサーヘッド

●独自のZ型シール設計により、クリーンでオイルフリーの高品質な圧縮空気が得られます。

• アトラスコプコのプレミアムローターコーティングにより、高い効率と耐久性が保証されます。

・冷却ジャケット。

②アドバンストエレクトロニコン®ユニットコントローラー

●統合制御システムによりオイルフリースクリューエアコンプレッサとドライヤを同時に制御します。

• プロアクティブなメンテナンス指示、障害アラーム、安全シャットダウン機能により、システム全体のパフォーマンス ステータスを監視します。

• 複数の表示言語が利用可能。

• ES システム水平制御装置への接続用に特別に設計されており、

標準シリーズの通信プロトコルと統合されています。

③アドアンロードバルブ

●外部からの空気供給が不要です。

• 機械的に連動した入口バルブと通気バルブ。

• 非常に低いアンロード力。

④高効率冷却器と水分離器

●耐食性に優れたステンレス鋼管束です。

• 信頼性の高いロボット溶接。漏れがない。

• 熱交換面積を拡大するためのアルミ製の星型フィン。

• ラビリンス設計の水分離器は、圧縮空気から凝縮水を効果的に分離します。

⑤高効率モーター＋VSD

• TEFC IP55 モーターは塵や化学物質の侵入を防ぎます。

• 過酷な周囲温度条件下での連続動作。

• 可変周波数駆動 (VSD) モーターにより最大 35% の直接的なエネルギー節約。

●流量調整範囲は30%～100%です。

総合的かつ優れたデザインを誇るZT空冷モデル。

①AGMA A5/DIN Grade 5ギヤを採用

• 長寿命

●伝送損失が低く、騒音や振動が軽減されます。

②プレミアムオイルフリーコンプレッサーローター

●プレミアムオイルフリーロータリースクリューコンプレッサーにより高品質なエアを供給します。

• 優れたローターコーティングと冷却ジャケットにより、コンプレッサー全体の効率が確保されます。

③優れたローターベアリング

●さまざまな負荷条件下でも高い安定性を維持します。

• 負荷変動に容易に適応します。

④高効率空冷装置

• ヒートシンク付きステンレス製プリクーラー。

●熱交換性能に優れています。

• お手入れが簡単。

●低騒音、低エネルギーのラジアル冷却ファン。

⑤一体型VSD

• 可変周波数ドライブ (VSD) モーターの助けにより、最大 35% の直接的なエネルギー節約。

・荷降ろしロスを大幅に削減。

• 通気口がないため、圧縮空気が大気中に無駄になるのを防ぎます。

●流量調整範囲は30％～100％です。

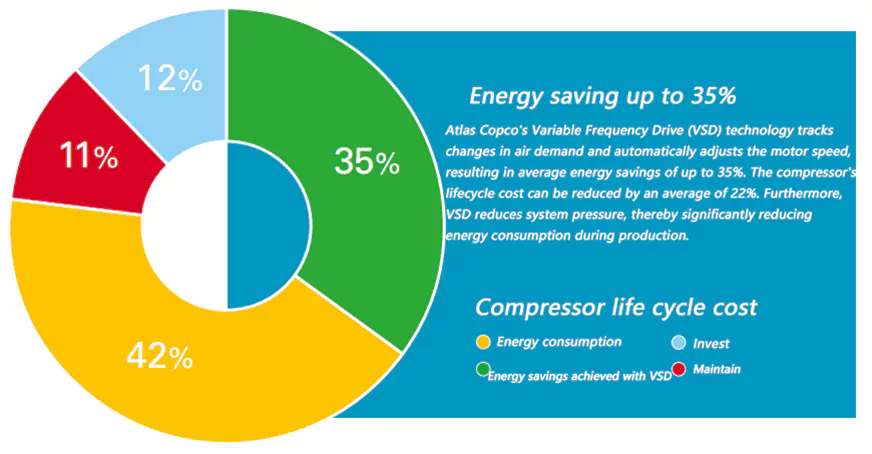

可変周波数ドライブ (VSD): エネルギーコストの削減

オイルフリースクリューエアコンプレッサーの総ライフサイクルコストの 80% 以上をエネルギー消費が占めます。さらに、圧縮空気の製造に使用される電力は工場の総電力コストの 40% 以上を占めます。エネルギーコストを削減するために、アトラスコプコは圧縮空気業界で可変周波数ドライブ (VSD) テクノロジーを先駆けて開発しました。 VSD はエネルギーを大幅に節約するだけでなく、将来の世代のために環境を保護します。この技術への継続的な投資のおかげで、アトラスコプコは市場で最も幅広い統合型 VSD コンプレッサーを提供することができます。

アトラスコプコの統合 VSD のユニークな機能

1. Elektronikon* がコンプレッサーと内蔵インバーターを同時に制御し、安全な運転を保証します。

2. VSD は 4 ～ 10 bar の柔軟な圧力選択を提供し、電気コストを削減します。

3. カスタム設計のインバーターとモーター (保護されたベアリング付き) は、速度範囲全体にわたって高い効率を提供します。

4. モーターは低速動作用に特別に設計されており、低速でのモーターとコンプレッサーの両方の冷却要件を十分に考慮しています。

5. アトラスコプコのすべての VSD コンプレッサーは認定され、ライセンスを取得しています。コンプレッサーの動作は外部機器に影響を与えませんし、その逆も同様です。

6. 強化された機械コンポーネントにより、主要コンポーネントの動作速度範囲が臨界振動レベル以下に制御されます。

7. 電気制御盤に内蔵された高効率インバーターにより、周囲温度 50°C/122°F (標準動作温度 40°C/104°F) までの安定したコンプレッサー動作を保証します。

8. エネルギー消費を増加させたり、正味圧力の安定性に影響を与える「速度ウィンドウ」はありません。コンプレッサーのガス流量調整範囲は75%と低いです。

9. パイプラインの圧力変動は 0.10 bar (1.5 psi) 以内に保つ必要があります。

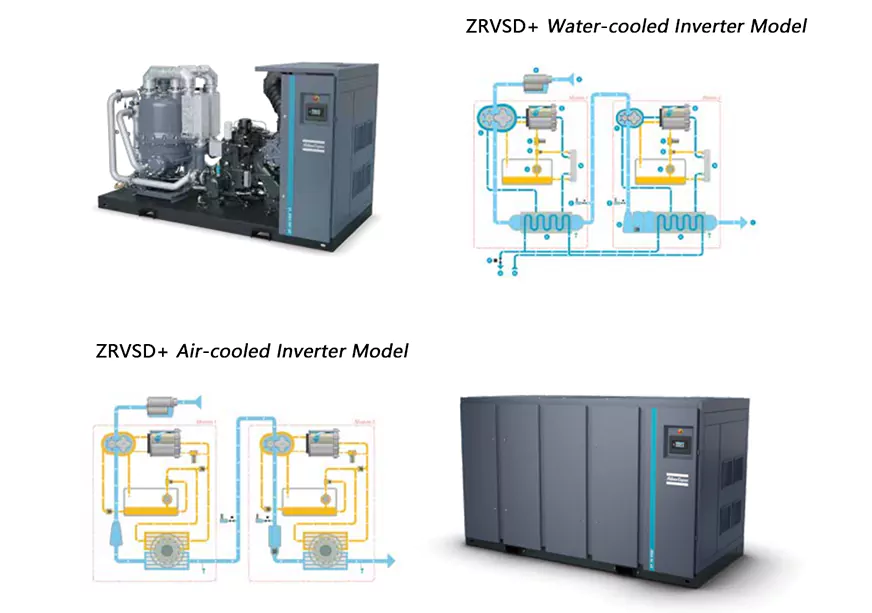

アトラスコプコ ZVSD+ デュアル永久磁石インバータ ドライブ

●オイルフリースクリューエアコンプレッサーは、新世代の高効率コンプレッサーヘッドを採用し、圧縮効率を向上させています。

●高圧・低圧コンプレッサーヘッドそれぞれにIP66の高効率永久磁石可変周波数モーター(IE5)を搭載しており、圧縮空気需要の変化に応じてリアルタイムに速度を調整し、エネルギーを節約し、効率を向上させます。

●信頼性の高いオイル潤滑ベアリングです。

• アトラスコプコのカスタム設計の周波数コンバータにより、大流量周波数を 20% ～ 100% の間で調整できます。

●コンパクト設計で設置スペースをとりません。
