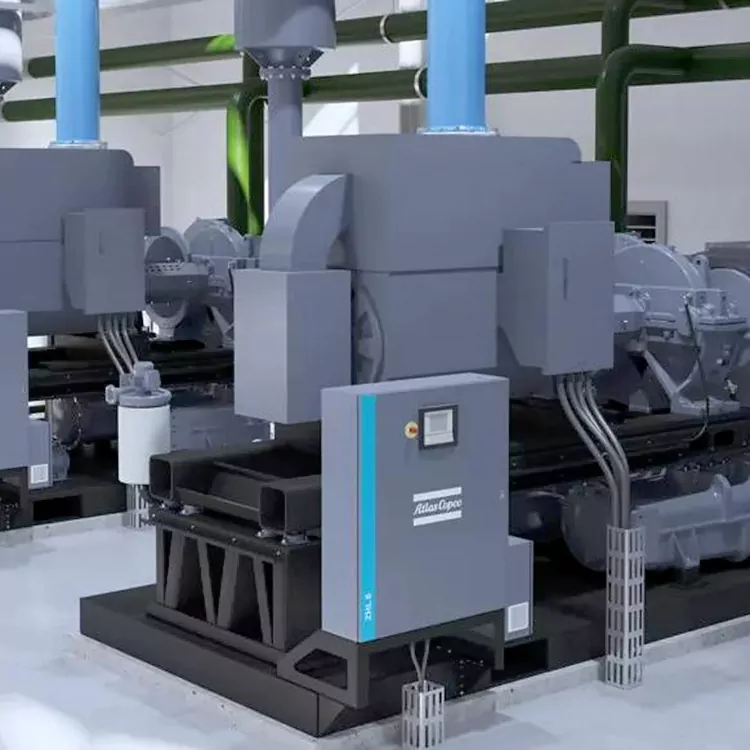

ZH 遠心式エアコンプレッサー

動作原理

ZH 遠心エアコンプレッサーは、遠心力を利用して流れと圧力を生成します。遠心技術は、圧縮空気を生成するための非常に効率的な方法です。

一段コンプレッサーと二段コンプレッサーの違いは何ですか?

「段階」という用語は、空気が必要な圧力に達するまでに通過する圧縮段階の数を指します。高速回転するインペラにより、コンプレッサー内に動圧が蓄積されます。インペラの数と段数は、必要な出口圧力によって異なります。

2 bar(g) 以下の圧力を必要とする用途の場合、圧力要件を満たすには 1 つのインペラまたは 1 段コンプレッサーで十分です。 2 段または 3 段コンプレッサーを使用すると、より高い圧力を達成できます。

当社の ZH 遠心式エアコンプレッサーのユニークな点は何ですか?

ZHL を設計することで、7000 m 3 /h 以上の流量と 2 bar(g)/29 psig を超えない圧力を必要とするアプリケーションに対して、よりエネルギー効率の高いソリューションを提供することを目指しています。革新的な設計により、当社の機械は、プロセスフローで空気要件が変化する場合でも、効率的な空気供給を確保できます。

さらに、当社のZH遠心空気圧縮機はクラス0のゼロレベルオイルフリー認証に合格しています。これにより、プロセスフローにオイルフリーで高品質のエアが確実に供給されます。

優れた二重シール設計により、高品質な空気を確実に生成します。オイルシールとエアシールにより羽根車内に潤滑油が浸入せず、クラス0認定のオイルフリーエアを供給します。

持続可能な生産プロセス

エネルギーコストは、コンプレッサーの総ライフサイクルコストの 80% にも及びます。したがって、私たちは可能な限りエネルギー効率の高いコンプレッサーを設計します。これは地球の保護に役立つだけでなく、投資収益率ももたらします。圧縮空気ユニットのエネルギー効率を可能な限り高めることは、生産プロセスをより持続可能なものにする効果的な方法です。

サステナビリティは当社の設計プロセスの中核です。

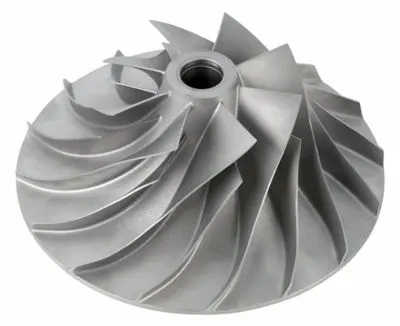

ZH 遠心エアコンプレッサーは、当社独自の後方に湾曲したインペラ設計を採用しており、異なる出力と圧力のすべてのモデルが非常に優れたパフォーマンスを発揮します。羽根車の種類が異なるため、幅広い用途に適した仕様の遠心圧縮機を選択できます。当社の幅広い種類のインペラにより、作業環境がどれほど複雑で変化しやすい場合でも、お客様の特定のニーズに応じてコンプレッサーのパフォーマンスを最適化できます。

当社の ZHL 遠心コンプレッサーは、さまざまな高効率モーターによって駆動されます。低電圧モデル（560kW以下）にはスター/デルタスターターが内蔵されています。空冷式や水冷式など、さまざまなモーターオプションを提供します。

輸入されたガイドベーンは流量を効率的に調整できるため、変化する空気需要に簡単に対応できます。輸入バルブを使用する場合と比較して、調整可能な輸入ガイドベーンはエネルギーを最大 9% 節約できます。輸入されたガイドベーンはサーボモーターをベースとしたアクチュエーターによって制御され、さまざまな空気要件を満たすためにコンプレッサーの調整範囲全体にわたって流量を経済的かつ確実に制御できます。

当社のアフタークーラーは、コンパクトさ、低いアプローチ温度、非常に小さな圧力降下を兼ね備えており、全体的なエネルギー効率を可能な限り最大化できます。

カーボンニュートラルを実現する生産プロセス

省エネコア設計に加えて、当社の ZH 遠心エアコンプレッサーは、エネルギー回収装置や中央制御装置および/または機械制御装置と組み合わせて、生産プロセスにおける二酸化炭素排出量をさらに削減することもできます。

●コンプレッサーが運転すると必然的に熱が発生します。エネルギー回収装置を設置すると、圧縮熱を最大 94% 回収できます。エネルギー回収が行われない場合、この熱エネルギーは冷却システムと放射線を通じて大気中に失われます。当社のエネルギー回収装置は圧縮熱を利用して水を加熱します。熱水は衛生目的や暖房に使用できるほか、生産プロセスの他の部分で再利用することもできます。

● 当社の Elektronikon® ユニット コントローラの標準調整最適化アルゴリズムは、機械の調整範囲を可能な限り効果的に拡大できます。これにより、あらゆる作業条件下で排気を制限し、エネルギー効率を向上させることができます。

● ZHL コンプレッサーは、オプティマイザー 4.0 セントラルコントローラーと組み合わせて便利に使用できます。中央コントローラーは、複数のコンプレッサー間で作業負荷を適切に分散することで、摩耗の低減、制御オプションの増加、エネルギー消費の削減を実現します。
