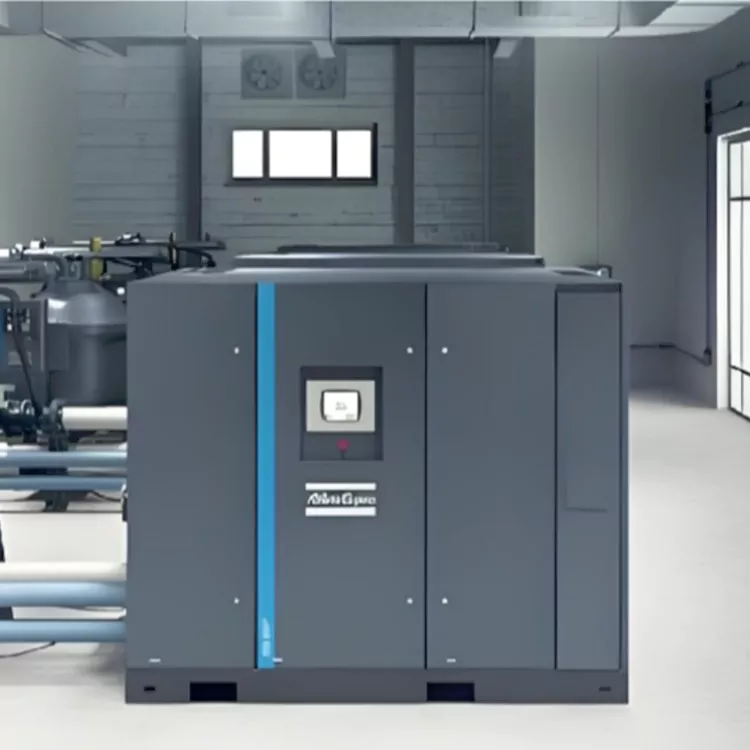

VSD 可変周波数エアコンプレッサー

コアアドバンテージ

高い信頼性

VSD 可変周波数エアコンプレッサーは、連続運転向けに特別に設計されています。

最大 46 °C/115 °F の温度でも確実に動作します。

可変周波数始動により、主要コンポーネントへのストレスが軽減され、始動電流が低減されます。

高温用サーモスタットバルブを標準装備。

低い運用コスト

VSD テクノロジーは最大 35% のエネルギー節約を実現します。

IE4高効率油冷永久磁石(PM)モーター。

先進的なコンポーネントにより、より多くの空気をより高い効率で搬送します。

設置とメンテナンスが簡単

床置きまたはタンクマウントの設置バージョンを選択できます。

床面積が小さいため、設置の柔軟性が確保されます。

主要コンポーネントであるオイルセパレーターとフィルターはメンテナンスと操作が簡単です。

当社は中国のエアコンプレッサーの専門メーカーおよびサプライヤーです。ご相談、ご購入大歓迎です。

可変周波数ドライブ

1. 高効率駆動システム

駆動方式にはIE4規格に準拠した高効率永久磁石モーター（IPM）を採用。

合理的かつ絶妙な設計により、優れた油冷却効果を実現できます。

IP54保護。

2. W型フィン冷却システム

W-fin 設計により、過酷な条件下でも信頼性の高い動作が保証されます。

軸流ファンにより冷却性能を向上させることができます。

3. 電気キャビネット

先進的なタッチスクリーンコントローラー。

エアコンプレッサー用に特別に設計された周波数コンバーターは、異常な状況において自己調整制御を提供できます。

4. 耐久性の高いオイルフィルター/オイルセパレーター

オイルフィルターにはバイパスバルブが組み込まれています。

なぜVSDが必要なのでしょうか?

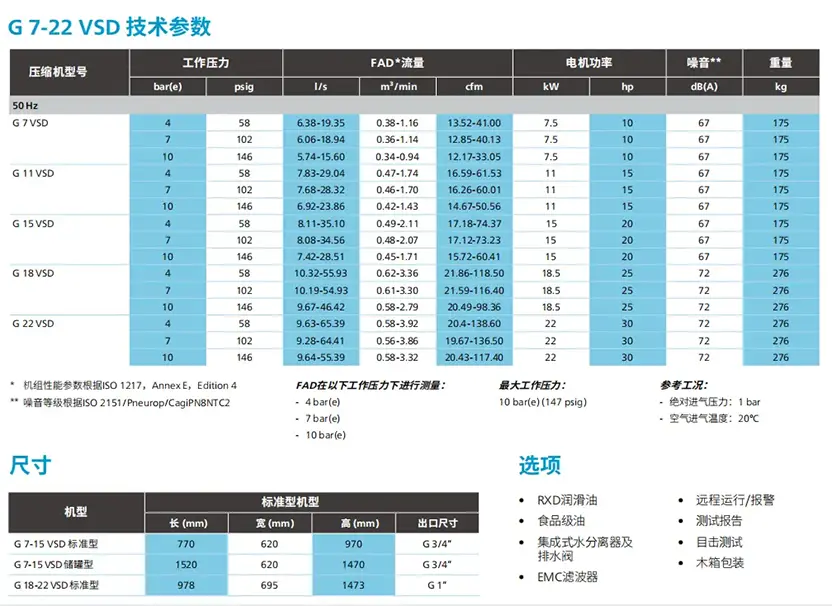

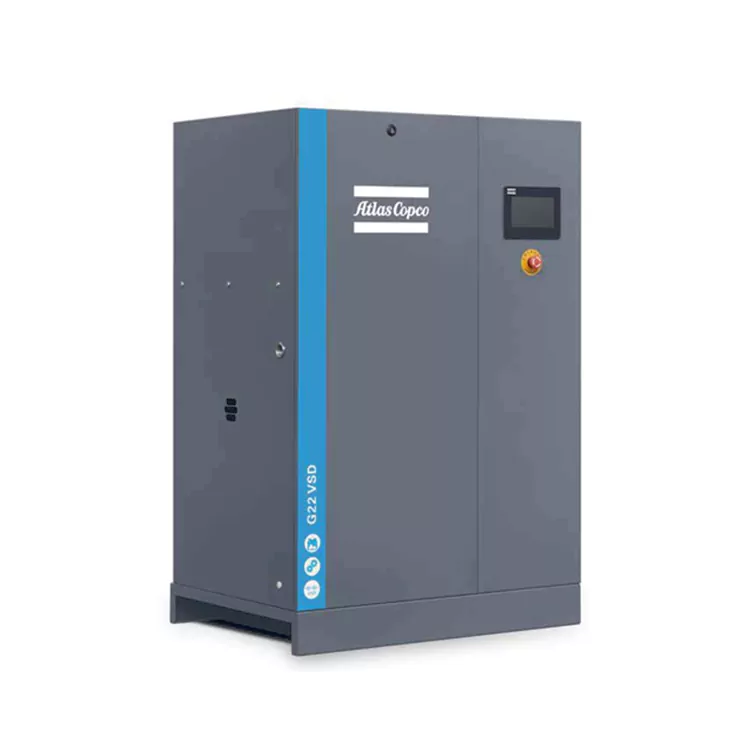

G7-22 VSD の可変速ドライブ技術により、コンプレッサーのモーター速度を空気需要に合わせて調整できます。

従来のロード/アンロード機械と比較して、VSD 可変周波数エアコンプレッサーはエネルギーを最大 35%* 節約できます。さらに、GVSD の油冷永久磁石モータは、アンロードせずに全システム圧力下で起動および停止できます。また、起動時のピーク電流の影響も排除されます。

製品の特徴

① 床面積の縮小

VSD 可変周波数エアコンプレッサーは設置スペースを節約し、限られたスペース内により多くの機械を設置できます。

② ネジホスト

・非対称ロータープロファイルと厳選されたベアリング。

・高性能ローターによりランニングコストを大幅に削減します。

③効率の良いクーラー

マシンヘッドの排気温度は適切な範囲内にあり、高温によるダウンタイムの損失が軽減されます。

ステンレス製ウォータークーラーのコアは耐食性が強化されています。

最適化された設計により、メンテナンスコストが削減され、より信頼性の高いパフォーマンスが保証されます。

④ 高効率油ガス分離装置

圧力損失を低減し、エネルギー消費を削減します。

燃料消費量が少なく、メンテナンスコストが削減され、耐用年数が長くなります。

最適に設計されたオイルとガスのセパレーターにより、オイル含有量が低減され、安定性が向上します。

⑤ 高効率モーター

高効率IE3モーター（F種絶縁）により、過酷な環境でも正常な動作を継続します。

過酷な環境下でも長期安定した動作を保証します。

⑥Elektronikon 社の MK5&SmartLink 制御システム

明確でわかりやすい説明により、重要な設定とデータをより早く習得できます。

設備の稼働状況やメンテナンス状況を監視します。

SmartLink はコンプレッサーの稼働状況を遠隔監視できます。

⑦ 設置、使用、メンテナンスが便利

シャーシに基礎が必要ないため、設置が簡単です。

完全に統合された静音フード。

移動に便利で、メンテナンスも簡単です。

アトラス: コプコの統合型 G(L)VSD のユニークな機能は何ですか?

1.Elektronikon はコンプレッサーと統合された周波数コンバーターを制御できるため、機器の安全性が確保されます。

2. 使用圧力は3.5～10barまで自由に選択でき、電気代も削減できます。

3. 周波数変換器とモータは特別に設計されており（ベアリング保護機能を備えています）、許容速度変動範囲内で高効率を実現します。

4. 特別に設計された可変周波数モーターは、モーターとコンプレッサーの冷却要件を十分に満たします。

5. アトラスコプコのすべての G(L)VSD コンプレッサーは EMC テストおよび認証を受けています。コンプレッサーの動作は外部デバイスに影響を与えません。また、その逆も同様です。

6. 機械的改良に特化した設計により、周波数変換範囲内での振動の心配がありません。

7. エネルギーの節約と安定した作動圧力に役立たない「速度ウィンドウ」を排除します。ガス量の調整範囲は30%～100%です。

8. パイプライン ネットワークの圧力帯域は 0.10 bar と 1.5 psi の範囲内に維持されます。

アトラス エアコンプレッサーを選ぶ理由?

効率的

高効率の VSDiPM シリーズ コンプレッサーは、指定された速度で駆動するコンプレッサーと比較して、平均で最大 35%* のエネルギーを節約します。

モーター効率グレードはIE4規格相当、ダイレクトドライブによりエネルギー効率ロスをさらに低減

独自の吸気バルブ設計により、吸気圧力低下と空気損失を最小限に抑えます。

知的

コンプレッサー専用の周波数コンバーター、さまざまな作業条件の動作要件を満たす可変速度調整

Elektronikon タッチスクリーン コントローラーにより、監視とメンテナンスがはるかに簡単になります

モジュラー設計により、さまざまな性能要件と高い材料利用率が満たされます。

信頼性のある

完全に密閉された可変周波数ドライブチェーン設計により、過酷な環境でも信頼性の高い動作が保証されます。

成熟したモデルで検証された信頼性の高いコンポーネントを使用したモジュラー設計

クーラーはコルゲートフィン構造を採用しており、過酷な環境下でも安定したマシンの放熱を実現します。

アトラスコプコは複数のデバイスを比較し、長期テストを実施し、GAVSD IPM は GA 固定周波数モデルよりも平均 35% 以上多くのエネルギーを節約できると結論付けました。

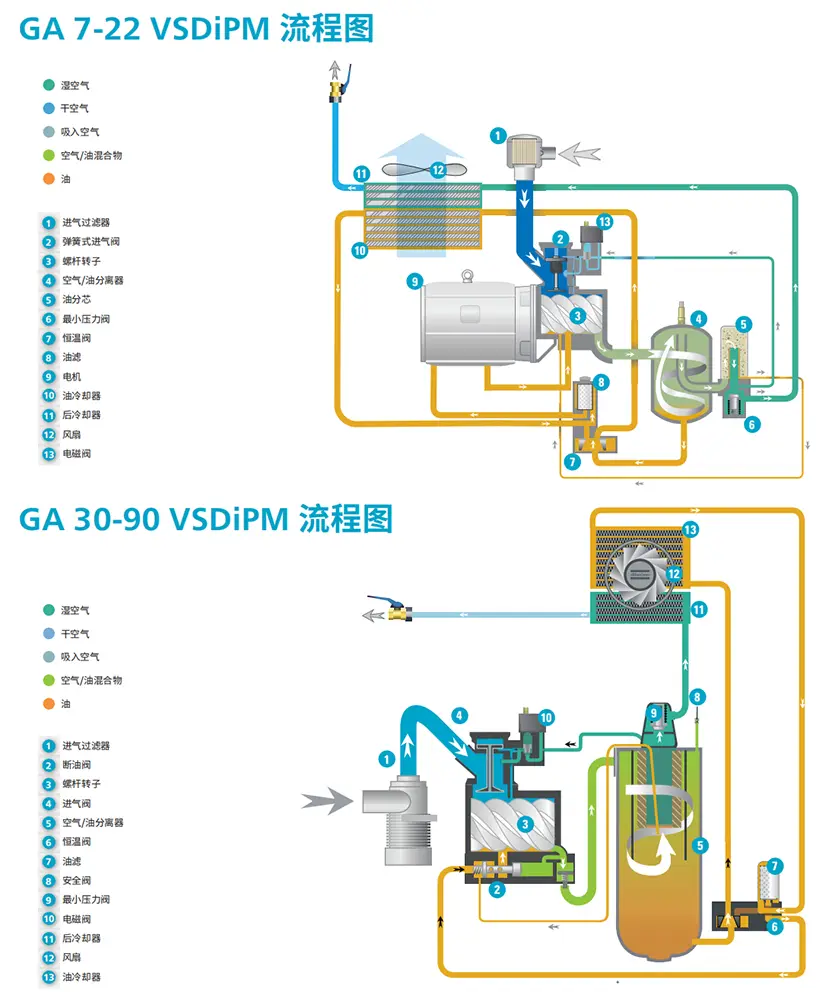

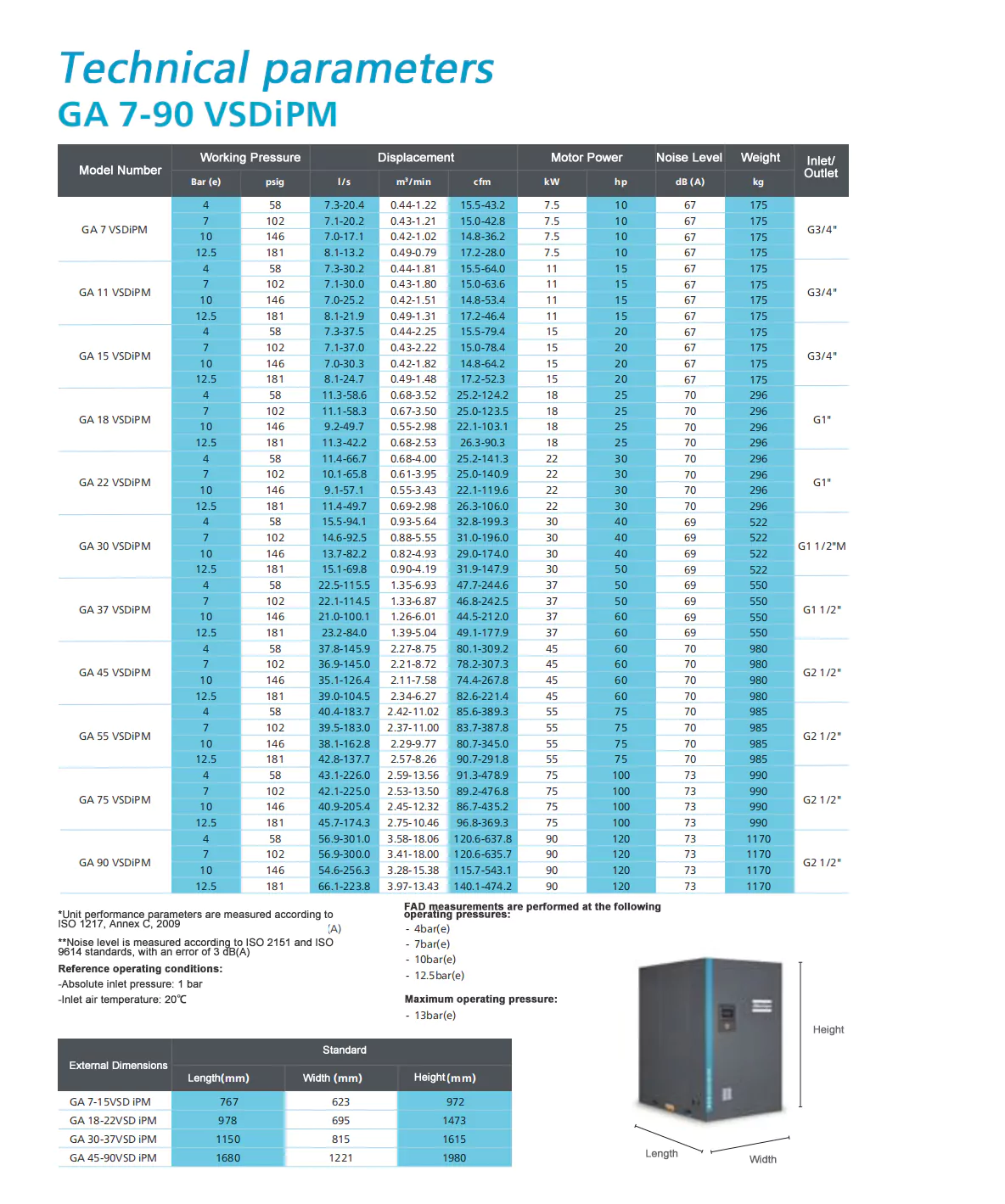

GA7-22 VSDiPM

絶妙なドライブ、インテリジェントな制御

GA30-90VSDiPMは、まさに省エネのインバーターエアコンプレッサーです。革新的な駆動システムとエアコンプレッサー専用のインバーター設計により、エネルギーを最大 35% 節約でき、持続可能な生産を確保し、運用コストを大幅に削減できます。

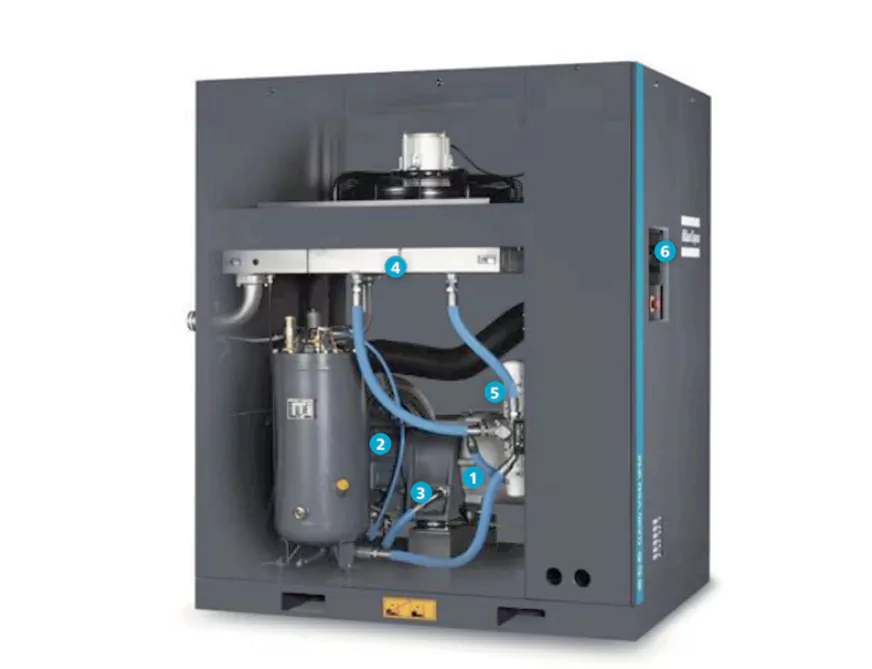

①永久磁石（iPM）モーター

・IE4規格相当の効率レベル

・特殊油路設計により冷却効率が向上

・モーターは保護等級IP66、絶縁等級Hです。

・油冷モーターなので冷却ファンが不要です。

②コンプレッサーローター

· アトラスコプコ社が設計および製造

· 信頼性が高く、効率的で、静かです

③高効率駆動システム

・効率的で信頼性の高いダイレクトドライブ（GA45-75VSDIPM）

・メンテナンスが容易な革新的なギア伝動システム（GA90VSDIPM）

・全密閉油冷モーター

④ 古典的な冷却システム

・独立したオイルクーラーとアフタークーラー

・コルゲートフィン設計により、過酷な環境下でもコンプレッサーの安定運転を実現します。

・高流量軸流ファンにより優れた冷却性能を確保

· 温度の低下により効率的な動作が保証されます

⑤ 堅牢な油濾過・油分離システム

・オイルフィルターにはバイパスバルブが装備されています

· 回転設計、メンテナンスが簡単

⑥Elektronikon タッチスクリーンコントローラー

・システム圧力を最適化し、機械全体のエネルギー消費を削減するインテリジェントなアルゴリズムを搭載しています。

・遠隔制御、警報出力、保守・サービス計画、ネットワーク診断が可能

· システムのリアルタイムのステータスを監視するための Smartlink リモート診断が装備されています。

⑦ 専用 Neos 周波数コンバーター (GA 45-90 VSDiPM に適合)

・永久磁石可変周波数エアコンプレッサ用の特殊周波数コンバータ

・保護等級IP5x

・堅牢なアルミ筐体により過酷な条件下でも安定した動作を実現

· モジュール設計、コンパクトな構造、シンプルさと使いやすさ

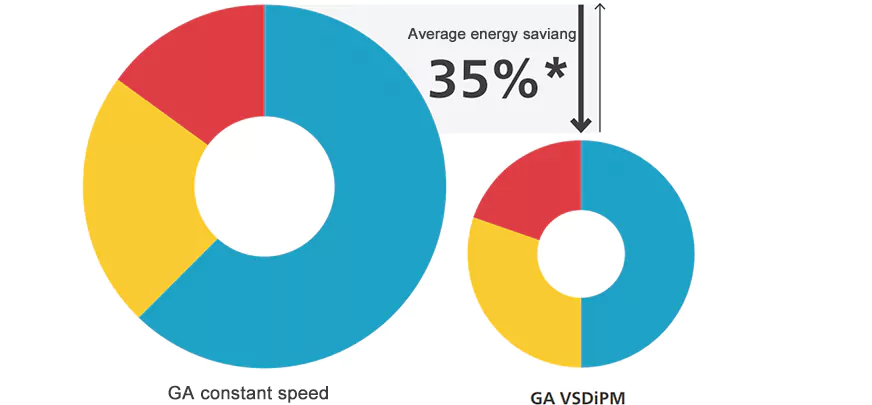

VSDiPM はエネルギーを最大 35%* 節約できます

アトラスコプコの VSDiPM シリーズは、モーター速度を自動的に調整して正確に制御し、顧客のガス使用要件を満たすことができます。指定された速度で駆動されるコンプレッサーと比較して、VSD 可変周波数エアコンプレッサーは平均で最大 35% のエネルギーを節約します。

アトラスコプコの可変速度テクノロジーを選択する理由は何ですか?

ガス需要が急激に変動する場合 (20% ～ 100%)、平均エネルギー節約率は最大 35% に達する可能性があります*

Elektronikon® コントローラーは、圧力変動に応じてモーター速度をスムーズに調整します。

アイドリングや手放しによる無駄がない

コンプレッサーはアンロードの無駄がなく、フル圧力で起動/停止できます。

ピーク始動電流がなく、電力網に影響を与えません。

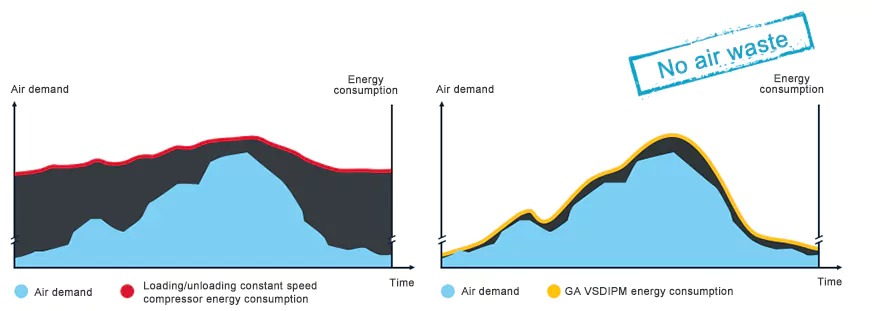

綿密な調査と測定により、ほとんどの生産環境における圧縮空気の需要は日、週、月単位で大きく変動し、圧縮空気の需要の変動に応じてコンプレッサーのガス供給も劇的に変化することがわかりました。

アトラスコプコは複数のデバイスを比較し、長期テストを実施し、GAVSD IPM は GA 固定周波数モデルよりも平均 35% 以上多くのエネルギーを節約できると結論付けました。
