ディーゼル駆動のモバイルエアコンプレッサー

製品リファレンス

標準供給範囲

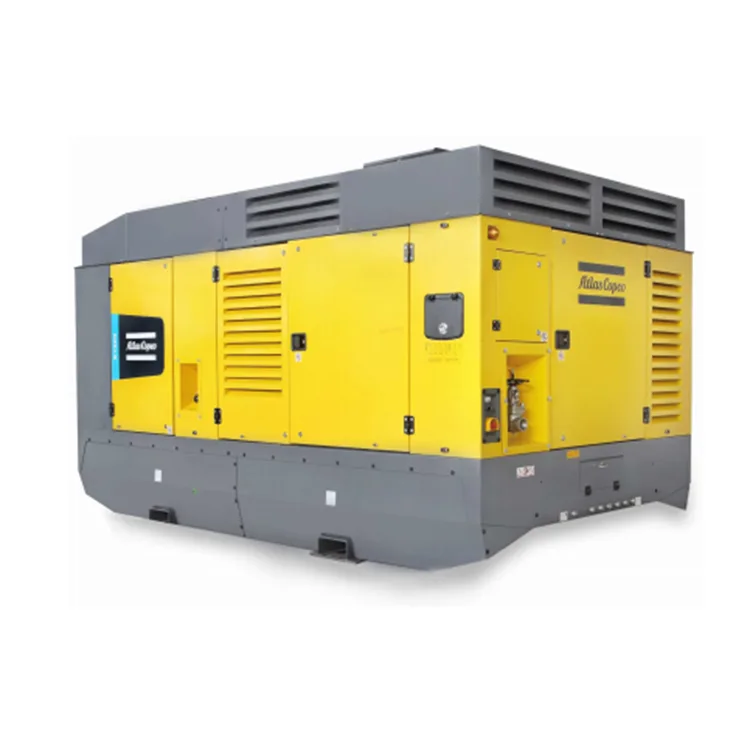

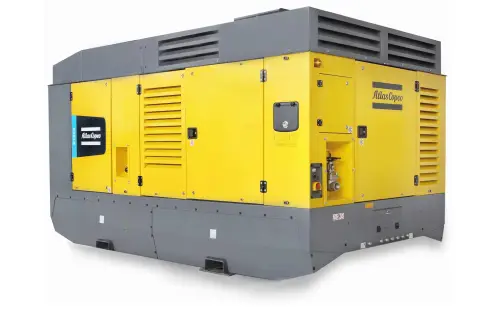

アトラスコプコ X1300、Y1300、および XRS 1500-20 は、水冷式 6 気筒カミンズ ディーゼル エンジンを搭載した消音 2 段オイルインジェクション スクリュー コンプレッサーです。

このユニットは、2 つの高効率コンプレッサー要素、ディーゼル エンジン、冷却、空気/オイル分離および制御システムで構成され、すべて消音パワーコーティングされたスチール製エンクロージャ内に密閉されています。

クラス最高の所有コストを確保するために、製品全体の品質、使いやすさ、保守のしやすさ、経済的な操作に特別な注意が払われています。

利用可能なモデル

特徴

• ドリルエア™

• オイルトロニクス™ V2

• さらに 3% の燃料節約

・新しいコンセプトのオイルセパレーター容器

•XPR

• ダイナミックフローブースト

利点

• 穴あけ速度が 30% 向上し、1 台のコンプレッサーで幅広い用途に対応します。

• システムの信頼性が高く、コンプレッサーオイルシステム内での水の生成を回避し、エレメントの寿命を延長します。

• 手動調整バルブや圧力調整ラインがないため、それに伴う凍結の問題が解消されます。

• OSE の変更に 1 時間を節約

• より多くのアプリケーションをカバーする拡張範囲を提供

• フラッシングおよびステム補充時の流量が 10% 増加します。

技術的パラメータ

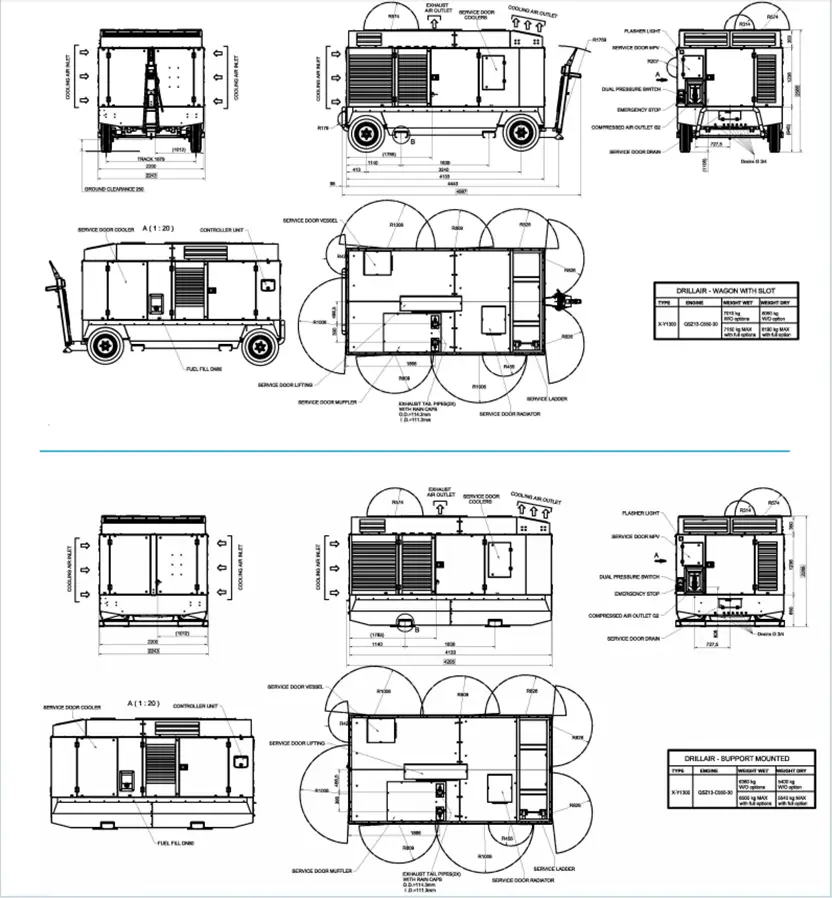

仕様と寸法

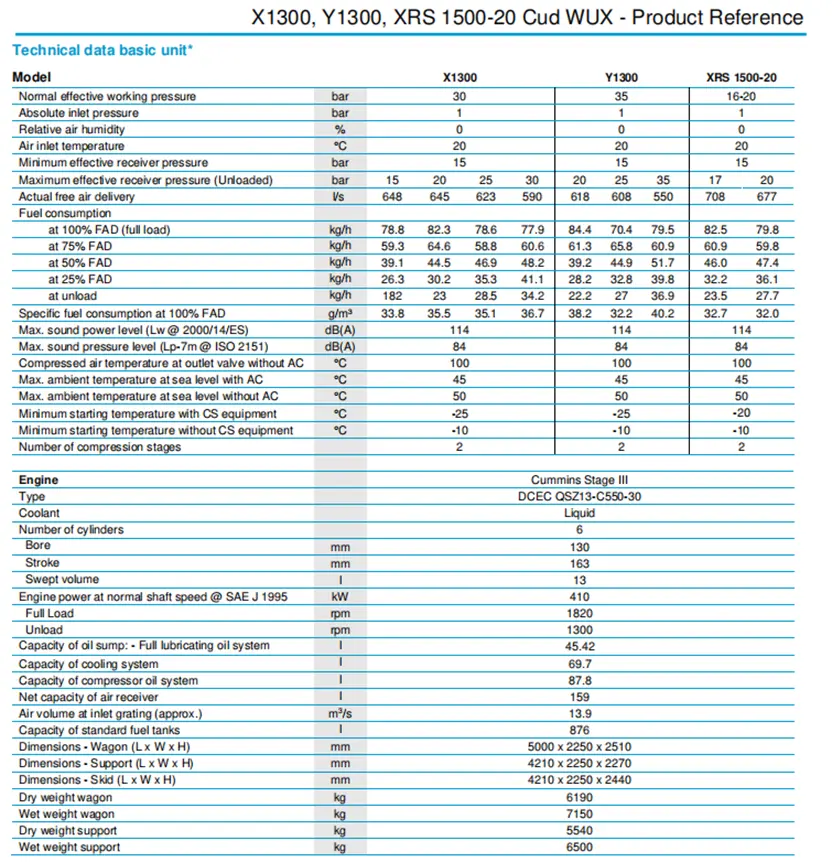

主要データ

コンプレッサーエレメント

コンプレッサーの品質は、使用されるコンプレッサー要素の信頼性、効率、耐久性によって測定できます。コンプレッサー要素の設計における数十年にわたる専門知識の結果、市場で最も効率的で信頼性の高いコンプレッサーが製造されています。

エア/オイルセパレータ

空気とオイルの分離は、フィルターエレメントと組み合わせた遠心オイルセパレーターによって実現されます。

より高い最大使用圧力向けに設計されたセパレーターには、密閉型高圧安全リリーフバルブ、最低圧力バルブ、自動ブローダウンバルブ、および圧力レギュレーターが装備されています。

冷却システム

エンジンには水冷クーラーとインタークーラーが、コンプレッサーにはオイルクーラーが設けられています。冷却システムは、キャノピー ドアをすべて閉じた状態で、最大 50 °C の周囲条件で連続運転できるように適切に設計されています。

コンプレッサー調整システム

ディーゼル駆動のモバイルエアコンプレッサー調整システムは、エアフィルター、エアレシーバー/オイルセパレーター、コンプレッサーエレメント、入口バルブとブローダウンバルブを備えた入口バルブアセンブリで構成されます。すべて電子制御システムによって制御されます。

可変調整システムにより、コンプレッサーの圧力と流量を完全に制御できます。いくつかの点で気圧と気温を測定することで容器の圧力と出口流量を制御し、測定値に応じて空気入口バルブ、エンジン回転数、ブローオフバルブを制御します。

エンジン速度を空気需要に合わせて調整する完全自動無段階速度レギュレーターにより、経済的な燃料消費が保証されます。

排出口

圧縮空気は1×G2からご利用いただけます。

エンジン

カミンズ ディーゼル エンジン

ディーゼル駆動のモバイル エアコンプレッサーは、水冷 6 気筒カミンズ QSZ13-C550-30 ディーゼル エンジンによって駆動されます。エンジンの動力は、頑丈なカップリングを介してコンプレッサーエレメントに伝達されます。

電気系統

X1300、Y1300、XRS 1500-20 には、24 ボルトのマイナス接地電気システムが装備されています。

計装 – XC4003

XC4003 コントロール パネルは、コンプレッサー キャノピーの前面にあります。

アトラスコプコの XC4003 コントローラは直感的に操作でき、すべての機能を指先で簡単に操作できます。このコントローラーは、エンジン ECU オペレーティング システム、およびさまざまなパラメーター (以下にリスト) に関する多数の安全警告とシャットダウンも管理します。

XC4003 コントローラーの機能:

• メイン画面

- 容器の圧力

- 燃料レベル

- 運行時間

- 回転数

- エアフローCFM

• 一般設定

- DPF定置再生

- エンジン診断

- 自動スタート/ロード/ストップ

- 言語

- 測定単位

• 測定

- 燃料消費量

- エンジン冷却水温度

- コンプレッサー要素温度

- 容器の圧力

- エンジン負荷

- エンジン油圧

- DPF 煤負荷

- 燃料温度

- バッテリー電圧

- 規制圧力

- 積み込み/積み下ろし時間

- 起動の成功/失敗

- サービスタイマー (2)

• 運用管理

- 設定流量または使用圧力

• サービス

- データの傾向

- プロジェクトのバックアップ

• アラーム

- アクティブなアラーム

- イベントログ履歴

- アラームログ履歴

安全装置

コンプレッサーにはコンプレッサーとエンジンの安全装置を標準装備しています。次の場合には、ユニットの電源が完全にオフになります。

・エンジンオイルの温度が上がりすぎる

- エンジンオイルの圧力降下が低すぎる

・圧縮空気の出口温度が規定範囲を外れている。

- 燃料レベルが低い

スターター モーターは、過度の期間の動作やエンジン作動時の過負荷からも保護されます。

ボディワーク

ディーゼル駆動のモバイルエアコンプレッサーには、優れた腐食保護を提供するパウダーコート塗装仕上げの亜鉛メッキ鋼製キャノピーが標準装備されています。

広いドアにより、すべてのコンポーネントへの完全なサービスアクセスが可能になります。

製造および環境基準

X1300、Y1300、および XRS 1500-20 は、厳格な ISO 9001 規制に従って、完全に導入された環境基準に従って製造されています。

ISO14001要件を満たすマネジメントシステム。環境への悪影響を最小限に抑えるよう配慮されています。

付属のドキュメント

ユニットには次の書類と証明書が同梱されています。

- コンプレッサーのスペアパーツリスト。

- コンプレッサーとエンジンの両方の取扱説明書。

- マシンテスト証明書。

- 船舶証明書。

保証範囲

• 保証情報については、製品プレゼンテーションを参照してください。

• 延長保証プログラムが利用可能です。詳細については、最寄りの営業担当者にお問い合わせください。

* 注: 製品の継続的な改良のため、技術仕様は予告なく変更される場合があります。
