VSD オイルフリー水潤滑式エアコンプレッサー

AQ15-55 VSD

強力なオイルフリー圧縮空気

純粋なオイルフリーの圧縮空気は、空気の品質に妥協がないことを意味します。水潤滑技術の専門家として、アトラスコプコは過去数十年にわたって幅広いオイルフリー コンプレッサーを導入し、100% オイルフリーの圧縮空気を供給してきました。 AQ コンプレッサーは ISO 8573-1 CLASSO オイルフリー認定を受けており、オイルフリー エアのニーズを満たしながら優れたエネルギー効率を実現します。

汚染リスクゼロ

製薬、食品および飲料、精密エレクトロニクス、またはその他の要求の厳しい業界のいずれにおいても、空気の質は最終製品および生産プロセスにとって非常に重要です。アトラスコプコの AQ VSD オイルフリー水潤滑エアコンプレッサーは、オイル汚染の考えられるリスクをすべて排除します。

エネルギーコストの削減

エネルギーコストはコンプレッサーのライフサイクルコスト (LCC) の 70% を占めており、その重要性は明らかです。効率的な圧縮空気ソリューションにより、さまざまなプロセスの圧力、流量、空気処理装置が最適化されます。アトラスコプコの AQ コンプレッサーは、電気代を削減するための理想的なオールインワン ソリューションを提供します。

有名な専門知識

アトラスコプコは、豊富な経験と継続的な技術革新により、60 年以上にわたってオイルフリー圧縮空気技術をリードしてきました。その AQ シリーズ コンプレッサーは、生産アプリケーションを常に保護する理想的なオイルフリー圧縮空気を提供するように設計されています。

AQ 15-55 VSD

ニーズを満たす独創的な

アトラスコプコでは、お客様の期待を満たす、またはそれを超える圧縮空気ソリューションを提供することに尽力しています。統合された VSD オイルフリー水潤滑エアコンプレッサーは、オイルフリー コンプレッサーの設計と製造におけるアトラスコプコの数十年にわたる経験を継承しています。

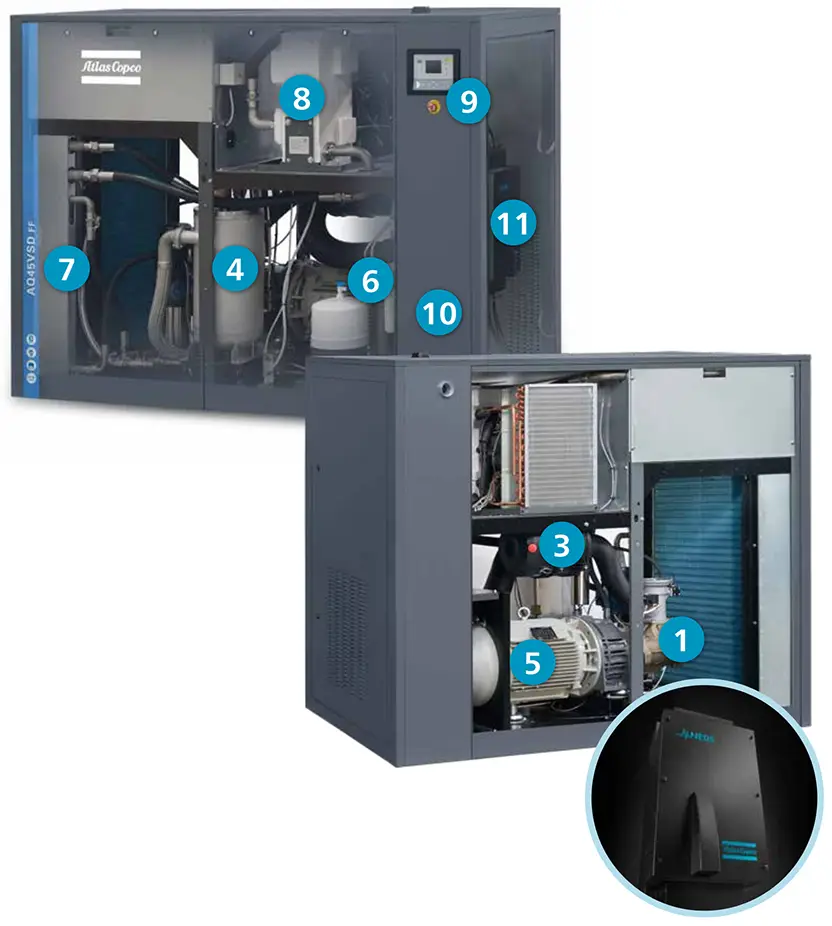

①水潤滑ローター

等温圧縮 (非常に低いローター出口温度) による高いエネルギー効率

●真水潤滑ローター

●水潤滑軸受

● 作動圧力は最大 13 bar

②浄水フィルター

きれいな水の継続的な供給を確保する

●ライフサイクル全体にわたって10ミクロンの濾過能力を維持

③ 強力エアフィルター

●3ミクロンもの微細な粉塵を99.9%除去し、コンプレッサー部品を適切に保護します。

●差圧表示により圧力損失を低減し予防保全が可能です。

④水分離器

●遠心力と重力を利用して分離を実現するステンレス製の水分離器です。

●3つのセンサーを搭載し、正確な水位調整を実現します。

⑤効率の良い駆動モーター

●IP55の駆動モーター、正確な位置合わせを保証するフランジ取り付け

●ダイレクトドライブとの組み合わせで優れたエネルギー効率を実現します。

⑥逆浸透システム

内蔵の逆浸透システムにより、信頼性の高い高品質な水を提供し、安定した運転を継続します。

⑦ ファンと水冷クーラー

●全シリーズに空冷式と水冷式を用意

●冷却器を内蔵しているため、設置面積と床面積を節約できます。

● 水冷コンプレッサーにより、ドライヤーの吸気温度を 55 °C (131 °F) 未満に保ちます。

⑧効率の良い内蔵ドライヤー

●優れた空気品質

● 従来の乾燥機と比較してエネルギー消費量が 50% 削減

●オゾン層破壊ゼロ

⑨Elektronikon° カラースクリーンインテリジェントコントローラー

● (リモート) プロセス制御システムへの統合向けに設計された高度な Elektronikon® カラー ディスプレイ インテリジェント コントローラー

⑪防音カバー

●音響エンクロージャ設計により、ほとんどの設置環境に適しており、別個のコンプレッサー室が不要です。

⑫革新的なNeosインバーター

●保護等級IP5x

●VSDオイルフリー水潤滑エアコンプレッサーは、過酷な条件下でもトラブルなく動作する頑丈なアルミニウムハウジングを備えています。

●部品点数が少なく、コンパクトで使いやすい。

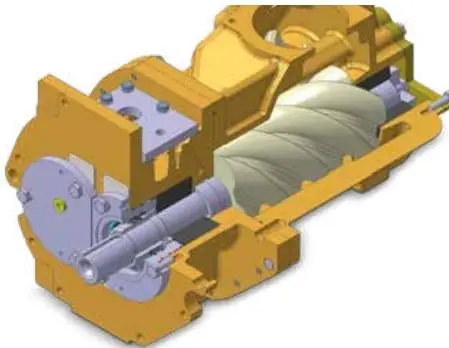

成熟したテクノロジー

AQ シリーズ コンプレッサー コア独自の注水ツイン スクリュー ローター、等温圧縮に近い効率的な動作。超高強度ポリマー複合ローター、最適化されたローター プロファイル、水潤滑ベアリングにより、ローターがオイルで汚染されず、純粋なオイルフリーの圧縮空気が生成されます。

ツインスクリューローター

効率的な圧縮のために最適化されたプロファイルを備えた高品質の超高強度ポリマー複合ローター。耐腐食性と高効率の原材料と真の水スプレー潤滑により、より長い耐用年数が実現します。

ローターハウジング

VSD オイルフリー水潤滑エアコンプレッサーは、アルミニウム青銅製で、強度と耐久性を高める耐腐食性ハウジングを備えています。

ベアリング

流体動圧軸受内部には物理的接触がなく、水膜の中を滑るだけであり、グリース潤滑は不要で、長寿命を保証します。

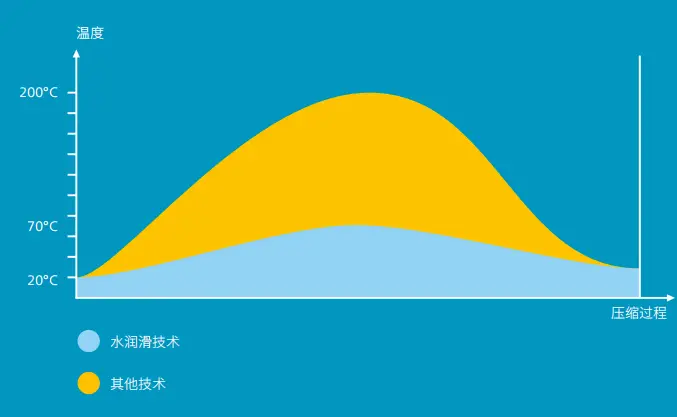

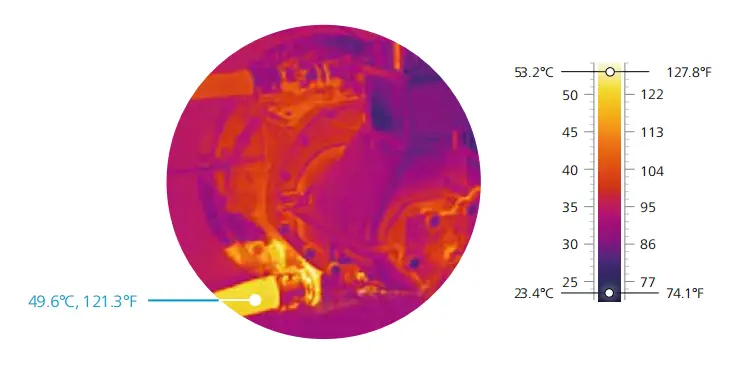

水潤滑の圧縮効率

水には優れた冷却力があり、熱源から効果的に熱を除去します。発熱によるエネルギーの無駄が排除され、エネルギー 1 キロワットあたりにより多くの圧縮空気を生成できます。より低温の圧縮空気はコンポーネントへの熱応力を軽減し、耐用年数を延ばします。

優れた水潤滑ローター

・排気量の増加

・エネルギー原単位の削減

・等温圧縮に近い状態

·7、10、13 barの圧力定格。

・水の効率的な冷却能力と精密な設計により、AQ は優れたエネルギー効率を実現します。

VSD: エネルギーコストの削減

コンプレッサーのエネルギー消費はライフサイクル全体のコストの 70% 以上を占め、圧縮空気の生成は工場の総電気代の 40% 以上を消費します。エネルギー消費を削減するために、アトラスコプコは VSD オイルフリー水潤滑エアコンプレッサーを開発しました。VSD テクノロジーは、大幅なエネルギーを節約するだけでなく、将来の世代のために環境を保護します。このテクノロジーへの継続的な投資のおかげで、アトラスコプコは幅広い可変速ドライブを提供しています。 (VSD) エアコンプレッサーを市販しています。

VSD: エネルギー消費量はガス需要に応じて変動します

● ガス需要の劇的な変化に伴い、生産プロセスで平均 35% のエネルギーを節約

Elektronikon° カラー スクリーン コントローラーはモーター速度とインバーターを制御します

● 無駄な無駄がありません。

●特別設計のVSDモーター、フル圧力で始動/停止可能、アンロードの無駄がありません。

●ピーク始動電流を排除

● 低い作動圧力でシステムの漏れを低減

● 規格 (2004/108/EG) に準拠した EMC 電磁適合性

一定速度: エネルギー消費量は調整不可

従来の定速コンプレッサーは 1 つの速度しか持たず、100% 開いています。そのため、需要が低い場合はエネルギーを大幅に浪費することになります。

最大 35% のエネルギー節約

アトラスコプコの AQ VSD テクノロジーは、顧客のガス使用量の変化を追跡し、コンプレッサーの速度をリアルタイムで調整し、平均で最大 35% のエネルギー節約と、総ライフサイクル コストの約 22% の節約を達成します。

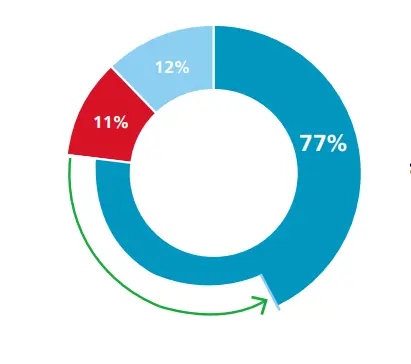

コンプレッサーの総ライフサイクルコスト

● エネルギー消費コスト

● VSD による省エネ

●機器購入費

● メンテナンス費用
