空気貯蔵タンク

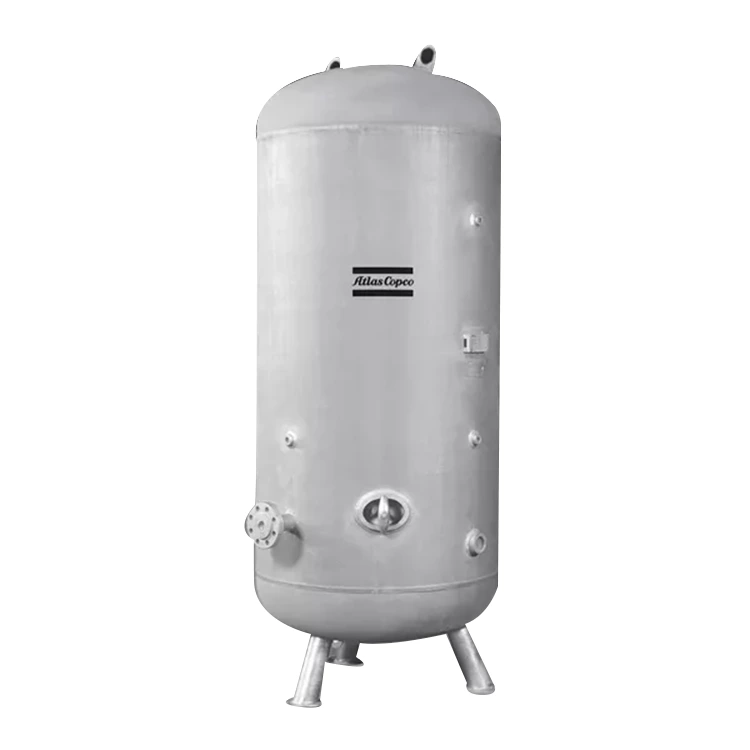

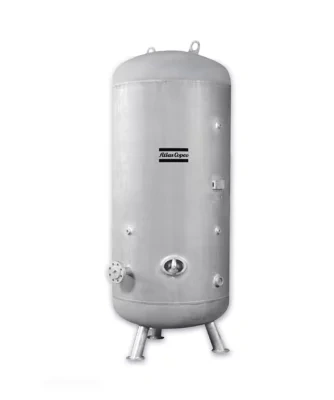

HTA 高圧空気貯蔵タンク

高圧用途の省エネ

アトラスコプコの HTA 高圧空気貯蔵タンクは、ピーク需要に合わせて圧縮空気を貯蔵し、一定圧力の圧縮空気を提供します。過度のロード/アンロードサイクルを回避することでエネルギーを節約し、エアコンプレッサーの寿命を延ばします。 HTA は高圧用途に最適です。

さまざまなフィールド条件に対応

HTA は、-10°C/14°F ～ +55°C/131°F の範囲の周囲温度で効果的に動作でき、湿った高温の圧縮空気の取り扱いに適しています。凝縮水ドレンはオプションです。

高い信頼性

有限要素動的計算手法を用いて抵抗、応力、脈動、振動を計算し、その計算結果に基づいてHTAを設計することで、優れた信頼性を実現しています（CE 97/23 – ASMEセクションVIII、div 3）。

技術的優位性

技術的な利点

■安全な選択

HTA ガスタンクは、45 bar の圧力および 55°C/131°F の温度向けに設計されたコンプレッサーと簡単に互換性があります。

■堅牢な構造

安全な溶融亜鉛メッキ金属タンクは優れた保護を提供します。

■簡単設置

簡単にアクセスできる取り付け穴が装備されており、取り付けに便利です。

エアレシーバータンクとは何ですか？

エアレシーバータンクは、圧縮空気貯蔵タンクとも呼ばれ、圧縮空気システムの重要なコンポーネントです。その主な目的は、システムのピーク需要に対応し、プラントの稼働効率を最適化するために圧縮空気を一時的に保管することです。

空気貯蔵タンクの役割

理論的には、エアコンプレッサーユニットは空気受けタンクがなくても動作できます。ただし、空気システムにコンポーネントがないと、コンプレッサーのロードとアンロードのサイクルが増加し、コンプレッサーにかかる負担が大きくなります。積み込みと積み下ろしのサイクルは施設内の需要の変動に依存することに留意することが重要です。

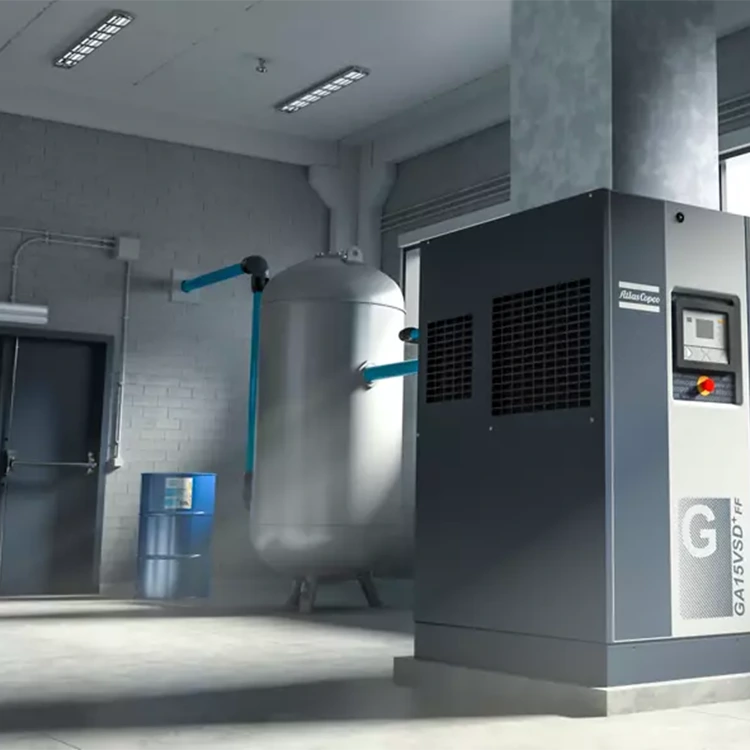

空気貯蔵タンクは、空気圧システムにおいて重要な役割を果たします。圧縮空気がパイプライン システムまたは機器に入る前に保管するために使用されます。つまり、空気受けタンクは、コンプレッサーと需要の変化による圧力変動との間のバッファーとして機能します。

一部のエアコンプレッサーは「タンクマウント型」です。これは、エアコンプレッサーが完全なユニットとして提供され、空気受け取りタンクの上部に設置されることを意味します。タンク式エアコンプレッサーを採用することで省スペース化が図れるだけでなく、乾燥機単体の設置にかかる初期導入コストも削減できます。この構成は小型エアコンプレッサーでは非常に一般的で、出力電力は通常 26 キロワット (または 35 馬力) を超えません。大型のエアコンプレッサーはタンク設置設計には適していません。これは、上部が重いセットアップとなり、安全上の危険を引き起こす可能性があるためです。

空気圧システムでエアレシーバーを使用すると、過剰な循環を減らし、一定の空気圧を確保できます。これは、コンプレッサーの効率を維持し、耐用年数を延ばすために非常に重要です。

エアレシーバーの種類

特定の用途のニーズを満たすために、さまざまなタイプのエアレシーバーがあります。最も一般的なのは、湿った空気のレシーバーと乾燥した空気のレシーバーです。

エアコンプレッサーとドライヤーの間に湿り気レシーバーを設置してください。これらの貯蔵タンクは未処理の圧縮空気を貯蔵し、空気が乾燥システムに入る前に水分を除去するのに役立ち、乾燥機の性能を高める上で重要な役割を果たします。このステップにより、乾燥プロセスの効率を確実に向上させることができます。

一方、乾燥空気レシーバーは処理された圧縮空気を貯蔵するもので、通常はエアコンプレッサーや乾燥機の後に設置されます。その主な機能は、乾燥空気の完全性を維持し、システムの安定した信頼性の高いパフォーマンスを確保することです。

エアレシーバータンクの正しい選び方は？

空気貯蔵タンクを選択するための良い経験則は、使用するエアコンプレッサーの種類と用途に応じて、CFM 流量あたり 3 ～ 4 ガロンの空気、または 1 秒あたり 1 リットルあたり 10 ～ 15 リットルの圧縮空気を許容することです。エアコンプレッサーの選択と同様に、システムに適切なエアレシーバータンクの仕様を決定する際には、いくつかの要素を考慮する必要があります。次の要素を強くお勧めします。

圧力変動・圧力低下を最小限に抑える：エア受けタンクを採用し、生産工程や製品の品質に影響を与える圧力変動を最小限に抑えます。コンプレッサーに適した空気受入タンクを選択する際には、コンプレッサーの出力圧力と使用時のアプリケーション要件という 2 つの値に注意する必要があります。空気受けタンクに保管されている圧縮空気は、その圧力が対応するプロセスをサポートするのに十分な場合にのみ使用できることに注意してください。したがって、空気受入タンクがエンドユーザー/機器が必要とする圧力でガスを供給する期間 (分単位) を考慮する必要があります。

短期のピーク空気需要に対応する: 圧縮空気需要が 1 日を通して劇的に変動する場合は、システム圧力が許容レベルを下回らないようにピーク需要を考慮する必要があります。空気貯蔵タンクは、コンプレッサーでは満たせない短期のピーク空気需要を満たすための貯蔵を提供します。空気要件は、時間帯、シフトスケジュール、または例外的なニーズ (サンドブラストマシンや研磨メディアジェットマシンの時折の使用など) によっても異なります。圧縮空気の用途、必要な空気流量 (CFM またはリットル/秒)、およびシステムの予想されるピーク圧力を完全に理解することは、プロセスのどの部分でも空気不足を防ぐために必要な圧縮空気流量を決定するため、非常に有益です。

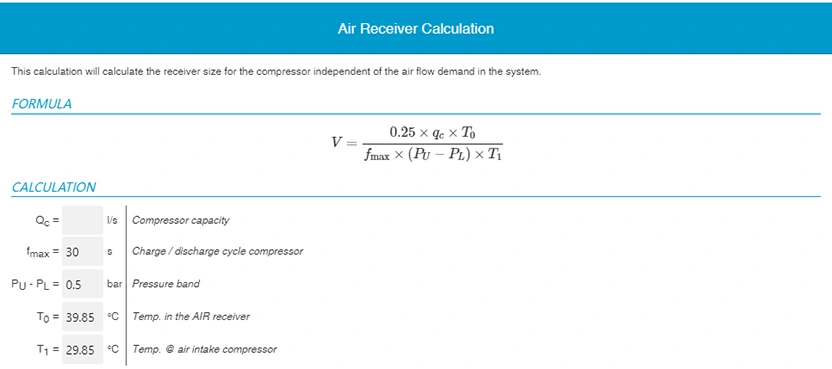

エアレシーバーの計算
