冷凍式エアドライヤー

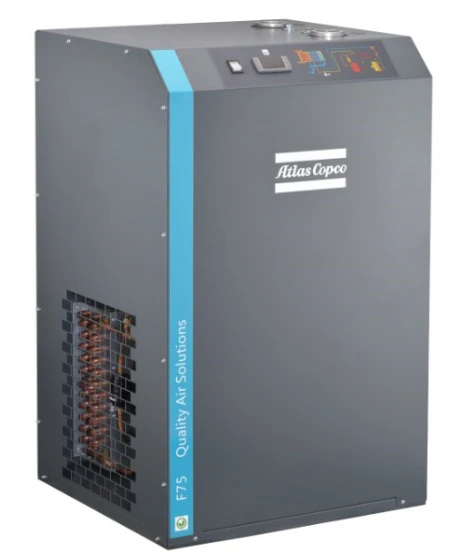

説明：アトラスコプコ F6-400 冷凍式ドライヤー

アトラスコプコの F タイプ冷凍式エアドライヤは、空気/空気、空気/冷媒、水分離器を組み合わせたスリーインワン熱交換器を使用しています。これにより、冷却後に分離された液体の水を効果的に除去し、圧縮空気を予冷し、熱交換効率を向上させます。

なぜ乾燥圧縮空気が必要なのでしょうか?

圧縮空気はさまざまな産業分野で使用されています。いつでもどこでも清潔で乾燥している必要があります。生の圧縮空気には、固体、液体、気体の不純物が含まれています。これらの物質は空気システムや最終製品に悪影響を与える可能性があります。湿気は未処理の空気の重要な部分です。パイプラインの錆び、空気圧ツールの早期摩耗、製品の損傷などの問題を引き起こす可能性があります。

1. 湿気の危険を避ける

私たちの周囲の空気が圧縮されると、その中の水蒸気と粒子の濃度が急激に増加します。たとえば、室内の周囲空気は 7 bar (e)/100 psig まで圧縮され、蒸気含有量または湿度が約 8 倍増加し、その後冷却されて液体の水になります。水の量は特定の用途によって異なります。圧縮空気には実際には、液体の水、水霧 (霧)、蒸気 (ガス) の 3 つの形態の水が含まれている可能性があります。したがって、圧縮空気から水分を効果的に除去することが非常に重要です。

2. 空気中の湿気が原因となる可能性があります

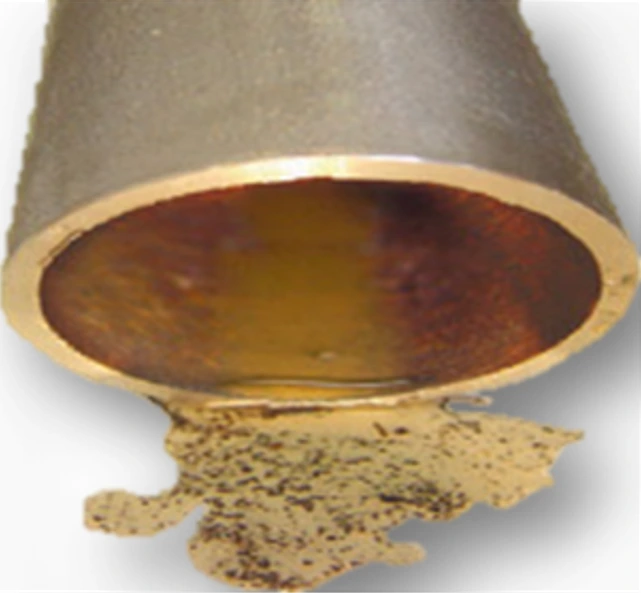

− 圧縮空気パイプの腐食。

− 空気圧機器の損傷および故障。

− 配管の腐食により、圧縮空気の漏れが発生します。

- コーティングの品質が低いと、静電スプレープロセスの劣化につながります。

- 最終製品の品質が低下します。

3. 冷凍式乾燥機の脱水原理

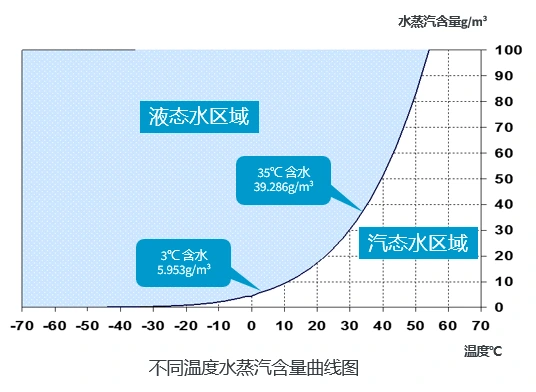

この図は、空気がさまざまな温度でさまざまな量の水蒸気を保持していることを示しています。空気は冷やされ、水蒸気のレベルも下がります。曲線には飽和水蒸気レベルを示す点があります。これらの各点の温度が露点です。露点が低いということは、圧縮空気中の水蒸気が少ないことを意味します。冷凍式エアドライヤーはこの物理的規則を使用します。圧縮空気を冷媒と熱交換させます。この動作により、圧縮空気の温度が下がります。冷却された空気の水蒸気は液体の水に変わります。この液体はシステムから排出されます。たとえば、35℃の圧縮空気の飽和水蒸気量は 39.286 g/m3 です。冷媒と熱交換し、3℃まで冷却した後の飽和水蒸気量は5.953g /m3となります。 33.333g /m3 の差は、凍結乾燥機による冷却および脱水後に除去された水の量を示します。つまり、圧縮空気が凍結乾燥機を通過した後、約 85% の水分が除去され、圧縮空気の乾燥が製造プロセスの要件を満たすことが保証されます。

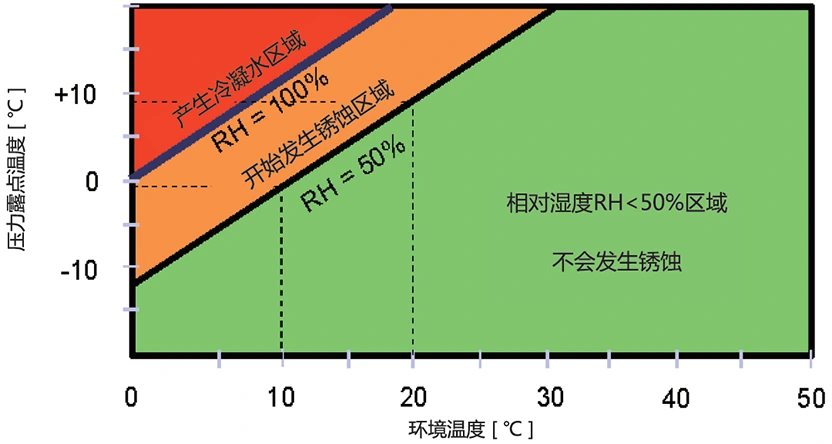

さらに分析を進めると、圧縮空気を冷却しても水蒸気が液体の水に変わるだけであることがわかります。次に、この液体の水を圧縮空気から分離します。排水が悪いと、液体の水が圧縮空気とともに下流のパイプに逆流します。この方法では、望ましい水分離結果は得られません。凝縮した圧縮空気の相対湿度は 100% です。この湿度を下げるには、空気の温度を上昇させる必要があります。この温度上昇がなければ、圧縮空気中の水蒸気がパイプや空気動力工具を侵食してしまいます。圧縮空気は加熱されると相対湿度が低下します。冷却、凝縮、脱水された圧縮空気は温度を上げる必要があります。これにより湿度が50%以下に下がります。

アトラスコプコの F タイプ冷凍式エアドライヤは、空気/空気、空気/冷媒、水分離器を組み合わせた 3-in-1 熱交換器を採用しています。これにより、冷却後に分離された液体の水を効果的に除去し、圧縮空気を予冷し、熱交換効率を向上させます。同時に、脱水された圧縮空気を入口温度より 10°C 低い温度まで加熱し、処理後の圧縮空気の相対湿度を 50% 以下に保ち、腐食を防止し、冷凍式エアドライヤーの真の脱水効果を実現します。

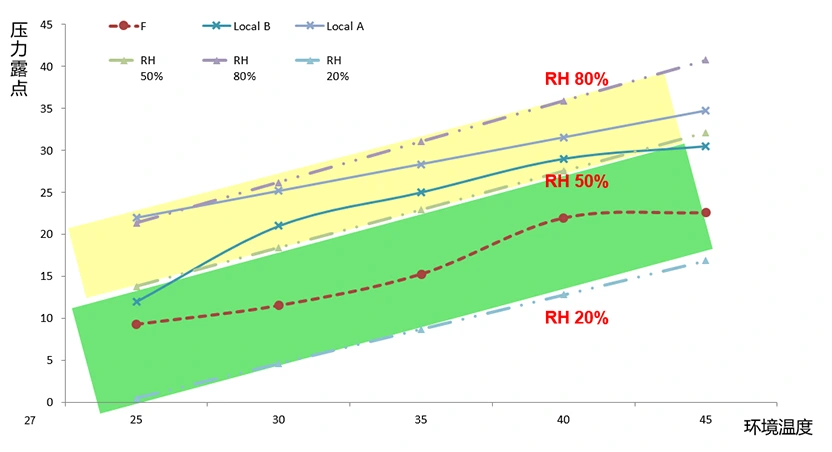

以下の測定データに示されているように、圧縮空気入口圧力 7 Bar、入口温度 35°C、圧力露点 7°C、最終排気温度 25°C の場合、空気の相対湿度は 30% であり、パイプラインおよび空気を使用する機器の腐食を効果的に防止します。

F6-400 (F6、F11、F25、F35、F55、F75、F95、F120、F140、F180、F230、F285、F335、F400)

標準供給範囲: F6-400 は空冷式冷凍圧縮空気ドライヤーです。乾燥ユニットには、すべての内部配管、継手、電気システムが含まれています。これは、直接駆動の高性能冷凍コンプレッサー、全密閉空冷モーター、潤滑、冷却、および調整システムで構成されています。

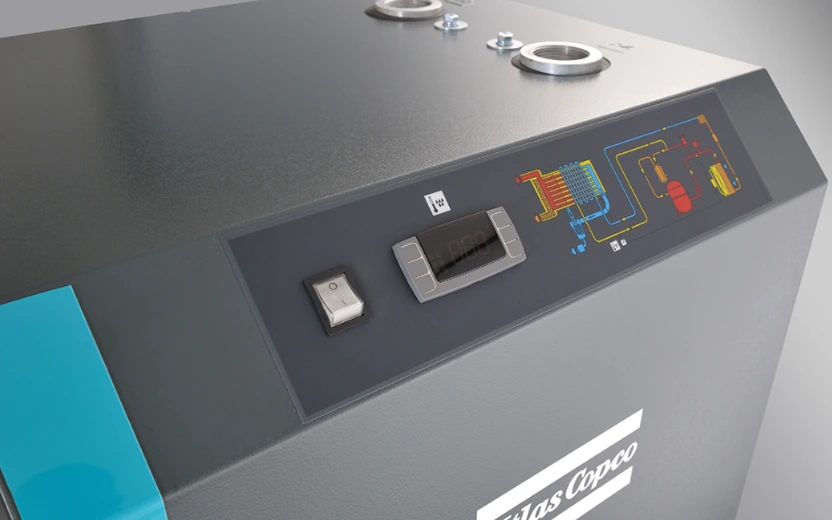

乾燥機は防音筐体内に収納されています。フロントパネルには、スタート/ストップボタンと露点表示を備えたコンピューター制御モジュールが備えられています。

極限の動作条件向けに設計

F6-400 は、最も過酷な条件下での連続動作向けに設計されています。すべての回転部品は完全に密閉されているため、汚れが防止され、長期にわたる信頼性の高い動作が保証されます。乾燥機の冷却システムは、最大 45°C/113°F の周囲温度でも適切に動作するように特別に設計されています。

コンポーネントの説明:

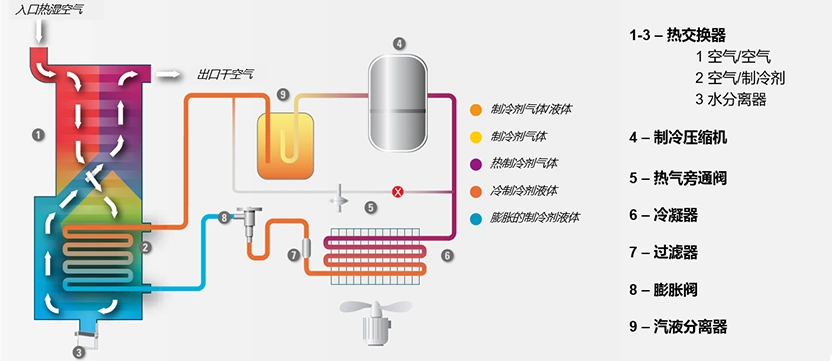

アトラスコプコの冷凍式乾燥機の概略図
